做一块低功耗手写广告板

　本文以尺寸最小的(40cmx60cm)手写广告板为例，作介绍。这种广告板也属于侧边照明(LED)，平面板显示的省电模式。其结构是4mm厚的高透明度、高导光率钢化玻璃板背后，衬了一块黑胶板。四周是茶黑色铝合金型材，LED灯串镶嵌在其中。
　　
　　用荧光书写笔书写的字（或图），在彩色LED侧光照耀下，也显得很明亮，而且色彩也在周期性地变幻，很醒目。镶嵌在可散热的铝合金型材中的LED灯串，则安装在两条厚1.5mm、宽6mm、长560mm的白色印制板上。该尺寸的广告板配置长边各一条灯串，每条灯串由5组LED灯组构成。每3个LED灯单元加3只限流电阻（由于红色LED灯的工作电压相对较低，所以，其中间那只限流电阻阻值较大，为200Ω．另两只电阻均为100Ω)串联后为一组，施加DC12V电压，实测工作电流为25mA。这样，该型广告板两长侧边的两串LED灯串，共有10组灯组并联，总电流实测为250mA，总耗电功率为3W，相对其他方式的广告牌更省电。
　　
　　从透明的发光窗可看到内部有三对灯电极，接有三只LED灯（分别为绿、红、紫色）。灯单元有6个引脚，从有钭口处开始数，分别为①脚一⑥脚。此类LED灯单元，实际也是大型彩色显示屏的一个三色LED灯单元（即一个色点），可在相应控制器控制下，显示彩色图像。
　　

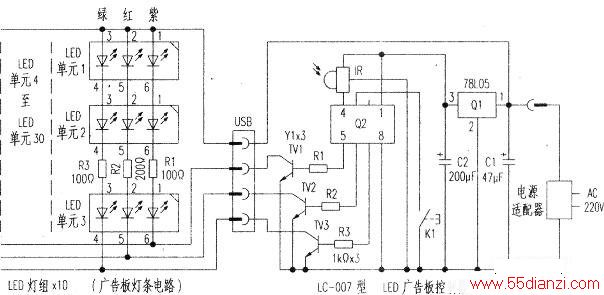

　　上述灯串循环发光是由LC-007型广告板控制器所控制．控制器电路与广告板电路如下图所示。
　　
　　电源适配器输出的DC12V．经贴片电解电容C1滤波、Q1(78L05)降压稳压为5v．再由贴片电解电容C2滤波后，为红外遥控接收管IR及环形分配控制集成电路Q2（型号已擦去）供电。
　　
　　当接通K1(Q2③脚获低电平触发)，或IR接收到遥控信号（Q2④脚获高电平触发），Q2即开始起控。从⑤、⑥、⑦脚分别依次输出高电平(2秒)和低电平（4秒），分别经R1～R3使TV1～TV3受控，分别依次导通。进而使挂接于USB接口的灯串LED单元(I．ED单元1—LED单元30)内的紫、红、绿色灯，分别依次亮（2秒）、熄（4秒），循环不已。
