LED光源正向电流调节方法

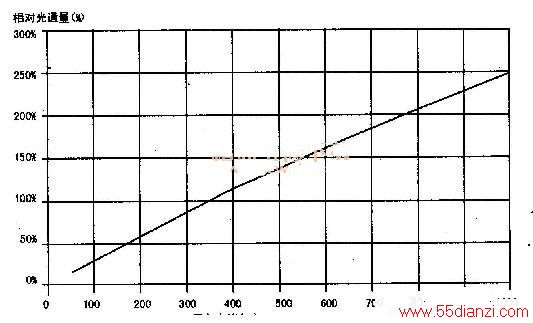

　　要改变LED的亮度，首先想到的是改变流过它的正向电流，因为LED的亮度是与它的正向电流接近正比例关系。Cree公司生产的XLampXP-G系列LED的输出相对光强和正向电流的关系如下图所示。
　　
　　由图可知，若以正向电流为350mA时的光强作为100%，那么电流为200mA时的光强就约是60%、电流为100mA时的光强就约是25%。由此可见，改变LED的正向电流就可实现亮度的调节。

　　调节LED的电流最简单的方法就是改变和LED串联的电流检测电阻。绝大多数DC-DC恒流芯片都设有一个检测电流的端口，常用“CS"表示，如下图所示。该端口将检测到的电压和芯片内部的参考电压比较，从而控制输出电流，使之恒定。

　　通常，电流检测电阻的阻值很小，一般为零点几欧姆。如果要在光源开关中装一个零点几欧姆的电位器来调节电流是不大可能的，因为引线电阻已有零点几欧姆。因此，部分芯片设有一个控制电压接口，改变输入的控制电压从而改变其输出恒流值，例如凌特公司的LT3478芯片，如下图所示，只要改变R1和R2的比值，就可以改变其输出的恒流值。
