驱动LED串的DCM升压转换器的应用

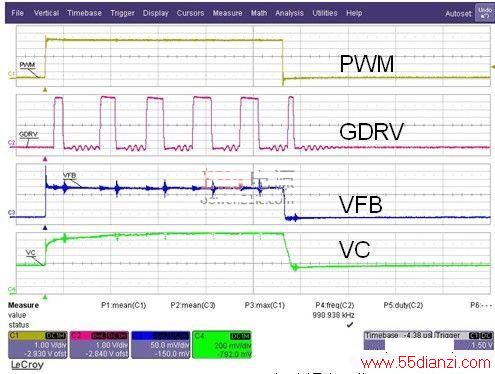

    PWM信号指令转为低态后出现额外短路持续时间GDRV波形(第6个脉冲)，这是NCV887300内部逻辑传播延迟响应时间的结果。此额外脉冲的能量有利于帮助维持输出升压电容中的电荷，因为它补偿了深度PWM调光工作模式期间的某些寄生漏电流能量损耗。

图6：1000:1 200 Hz深度调光工作

    结论

    本文第1部分介绍的驱动LED串的DCM升压转换器的理论小信号响应等式在本文第2部分中有效地应用于分析LED PWM调光电路。我们探讨了200 Hz 1000:1深度调光能力的实际层面问题。我们得到了仿真和测量结果，与忽略相位误差的情况进行比较;由于理论表达式中缺少RHPZ项，导致高频时出现相位误差。1000:1 200 Hz PWM工作波形显示出了极佳的工作性能。

    参考资料

    1. ON SEMIconductor NCV887300 Automotive Grade Non-Synchronous Boost Controller Datasheet, www.onsemi.com/PowerSolutions/product.do?id=NCV8873.

    2. NIChia Corporation NSSW157AT White LED Datasheet, http://www.nichia.co.jp/en/product/led.html#.

    3. C. Basso, “Switch Mode Power Supplies: SPICE Simulations and Practical Designs”, McGraw-Hill 2008, ISBN 978-0-07-150859-9.

    4. C. Basso, A. Laprade, “Simplified Analysis of a DCM Boost Converter Driving an LED String, Part I: Theoretical Analysis”.
