最简单的消防应急灯工作原理

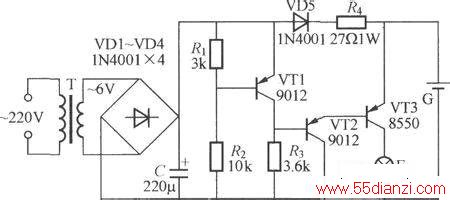

　　当市电正常时，220V交流电经变压器整流为6V,经VD1-VD4整流，C滤波后，直流电一路经VD5、R4限流，给电池G充电。另一路经R1R3分压，使VT1饱和，VT2基极高电位，VT2、VT3截止，所以灯不亮。当停电时，变压器失电，VT1失电截止，VD5反偏，电源经过VT3VT2R3构成回路，VT2VT3导通，E得电发光。VD5同时起防止电池G向电路反送电作用。
