基于12C508A的LED灯光控制电路

　　该电路是一款适用于城市街道、公园和厂区亮化工程等景观照明的LED变色灯光控制电路，工作原理如下：电路通电，交流220V经整流后，一路经电阻R1降压C1滤波成+5V电压给集成块U1(12C508A)供电；另一路直接提供给发光二极管（红、绿、蓝）的正极。当12C508A得电后，轮流从⑤脚、⑥脚、⑦脚输出0～0.76V脉冲信号，触发相应的可控硅导通，从而使所连接的发光二极管串发光。U1的④脚所接电阻R4和电容C3为时间常数控制（改变相应的电阻和电容容量规格，就可以改变各串发光二极管点亮的时长）；R2和R3是用于通电时，启动12C508A工作。该灯正常一个循环周期为2分钟左右。
　　
　　整个灯串由12条宽15mm长465mm的灯板，共有528个LED组成，红，绿、蓝LED间隔排列。其中红色LED为80个一串，间隔20个串1个1.2kΩ/1W的限流电阻(电流为13.7mA)。绿和蓝各为48个LED，各间隔12个串1个1KΩ/1W电阻(电流均为15mA)。混合交叉排列44个为一组板。
　　
　　常见故障：通电后不亮。其故障一般为R2、R3、Rl断路或者12C508A损坏。如果出现有一组色长亮，就是该组控制的可控硅( MCR100-6)击穿。还有一种最常见的现象，就是发光二极管串接电路中有一只老化或烧断，则该组就无电流通过而不亮。这时就需要用一组3.0V的电源，串一只20Ω电阻后，分别对该组二极管从头到尾逐一进行查找，将不亮的LED换掉就好了。
　　

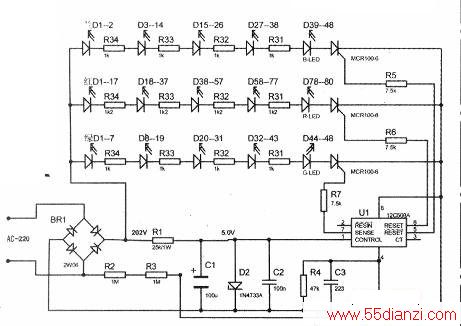

　　维修时，一定要断开电源后，进行焊接或查找故障，注意安全。按实物绘制的电路图如附图所示。
