降压式LED驱动器

　　1．介绍说明降压式LED驱动嚣
　　
　　三种常用的基本电源转换结构通常是指降压BUCK,升压BOOST和升降压BOOK-BOOST结构，它们都是非隔离式的，输入和输出电压共同接在同一地线上。每种结构都有其自身的特性，如静态电压转换率，输入输出电流特性，输出电压纹波和最重要的频率响应特性，最普遍和最简单的结构要数降压式BUCK结构，通常设计时选择降压结构是基于LED上的输出电压总是小于输入电压，并且可以用非隔离式结构。这里再提一下降压式结构的另外一个特点，因为主开关管的电流在每个开关周期内都是由零上升到额定值，所以它的输入电流总是非连续的，而输出电流时连续的，这是由于输出电流是依靠电感和输出端的电容会提供的。在实际LED驱动器设计中，对于中、高LED电压输出都会采用降压式结构，因为不仅结构简单，而且元件成本和转换效率上有明显的优点，所以其应用非常广。
　　

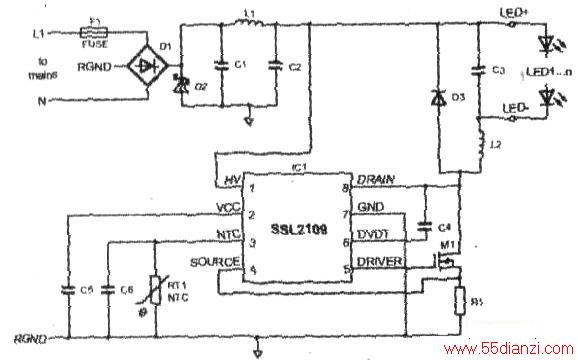

　　下图是一个常规的BUCK降压式线路，芯片是腰智浦公司的SSL2109控制器，原理图上可以看出它的外围元件非常少，电路非常简单，电感只需要一个绕组，不像其它控制器必须依靠另外的辅助绕组给芯片供电，这里它是采用了一颗高压瓷片电容C5，连接到主开关管栅极来进行充电，所以芯片启动后，正常工作的电平都来自于这颗电容的作用。效率方面，它能达到90%以上．不足之处就是功率因数只有0.55左右。

　　2、填谷式LED驱动器
　　

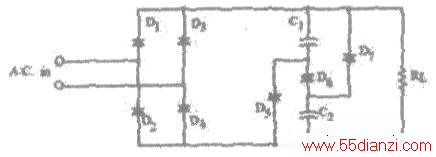

　　为了满足能源之星和IEC（国际电工委员会的简称）相关要求，早期大多设计者采用被动填谷方式来提高输入功率因数，大致电路结构如下图所示。
　　
　　元件C1、D5、C2、D7、D6组成主要填谷电路，每个周期内交流电经由桥堆D1~D4整流后，给C1、C2串联着充电．D6防止C2反经过C1放电，C1、C2的充满的电荷经由D7、D5并连着放电。
　　

　　3．实验测试填谷式驱动器的功率因数
　　

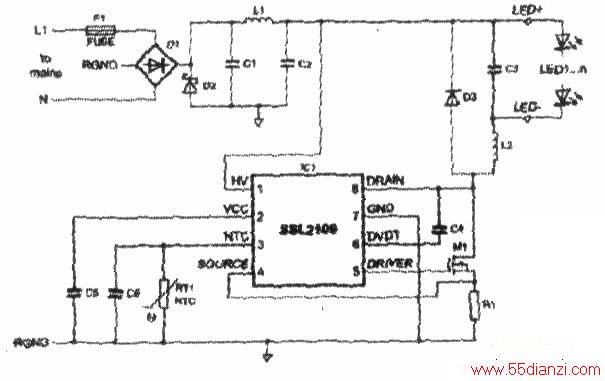

　　在常规的BUCK结构上增加了上面介绍的被动式填谷电路，这里的元件分别是C1、C2、D2、D3、D4和R2组成，电阻R2可以改帮助改善谐波电流，降低最大电流尖峰，实验中主控制降压芯片用恩智浦公司的SSL21084产品．SSL21084只是把主开关管集成到芯片内部，开关控制方式与SSL2109是完全一样的，具体线路如下图所示。
