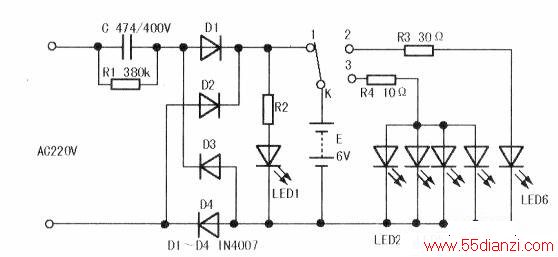

此电路如下图所示,当开关K置于“1”的位置时为充电状态,AC220V经C、Rl限流降压,经D1~D4整流为电池E充电,R2、LED1为充电指示电路。当K置于“2”时,电池E为R3、LED6提供电流,使LED6发光,手电筒为弱光照射。当K置于“3”时,E为R4、LED2~LED5提供电流,LED2~LED5发光,手电筒呈强光照射。图中电阻皆为1/4W,LED1为红色指示二极管,LED2~LED6为白光照明二极管。
