波仕485A应用案例之RS232转RS485串口远距离多机通信

本文提供波仕485A应用案例之RS232转RS485串口远距离多机通信介绍。
应用客户企业：河南某煤矿有限公司

现场应用要求：

1. 将5台RS232接口设备信号转换为RS485信号进行通信。

2. 通信距离最远1200米左右。

3. 通信速率在4800bps。。

4. 应用环境为地下矿井通信控制系统。

波仕提供的解决方案：

1. 采用波仕485A型RS232/485转换器。

2. 因为客户通信距离较远，节点较多。故建议选用2～4个端点式485A和3～1个节点式485A 无源串口转换器。同时为了保证通信效果，避免外部环境电磁干扰的影响，故此建议选用带屏蔽的4芯电缆。屏蔽层作为地线、每2股线并为一股，分别接信号A和B。

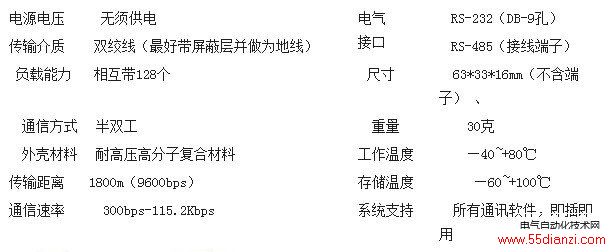

波仕485A的主要性能参数如下：







注意最远的两端的485A 建议将终端电阻跳线设置为短接，以增加通信的可靠性。

波仕可以提供的其他解决方案：

客户实际上最终要实现的是多个RS485设备口的远距离通信，若现场为全双工通信模式，则使用波仕485C型也可以的。
