旧式马弗炉指针式温控器的改造方案

旧式马弗炉指针式温控器的改造方案

点击数:7830 次   录入时间:03-04 12:01:58   整理:http://www.55dianzi.com   仪器仪表读写器
辉达工控专为拥有旧式马弗炉的企业设计了一套旧式马弗炉温控器改造方案,目的是在不增加过多的经济成本基础上,针对不同级别的马弗炉进行了不同要求的技术改造,以满足实验室和生产工艺的要求。

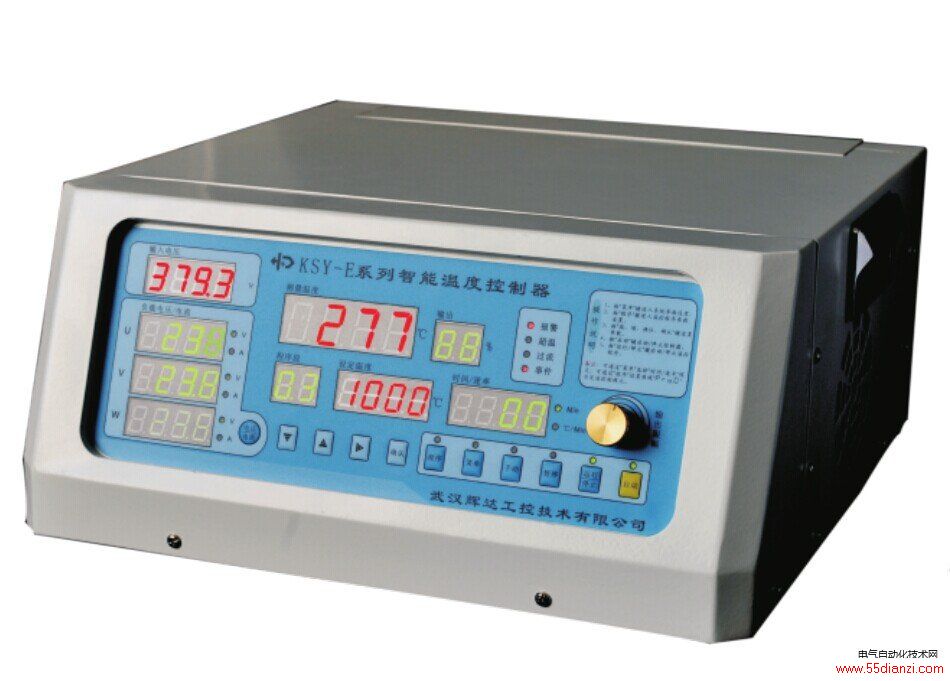

  以下以某厂一台90年代马弗炉的改造为例子进行详细的说明:   一、马弗炉改造前情况及相关技术参数 型号:略 额定功率:3KVA, 电源:单相交流(50Hz), 工作电压: 220V, 额定温度:950℃, 生产日期:1992年8月, 马弗炉箱体维护不错,炉门活动自如,炉膛耐火砖也良好,无明显裂纹和破损。 指针式温控仪表加接触器的控制系统,炉子控温精度和显示精度远不能满足实验室试验和生产工艺的要求。   二、温控器的选择  经过技术参数等各方面的匹配,选用台式基本型的智能电炉温度控制器,辉达工控 KSY-E1000系列智能温控器。    KSY-E智能电炉温度控制器集成温度PID调节器、可控硅及触发电路一体化安装,控制精度高、运行可靠,适配单相电加热控制回路,采用多个高亮LED数码显示管显示,参数显示直观、操作简洁。万能分度号输入。50段时间程序存储地址,时间曲线条数可灵活设置,人性化跟踪运行。可实时监测输入输出电压电流等参数,支持过流保护和过压保护。可选择移向、过零、恒流、恒压、恒功率多种工作方式,支持标准MODBUS-RTU通信协议,通信接口具有高压、大电流冲击等保护功能。支持扩展打印功能,可外接串口微型打印机,打印参数。     KSY-E智能电炉温度控制器适用于控制要求高、功能参数可灵活配置,有手动控制需求的场合,主要是用于小型实验电炉设备配套。      三、马弗炉电路的主要改造步骤 1、去掉原旧指针式温度指示表,按照技术要求选购合适型号的温控仪表。 2、根据选型表选择好KSY-E智能电炉温度控制器适合的型号后,按照说明书中接线端子图接好其中的线路。 3、 将所有需要线路接好后,检查其他部件是否需要改装,进行进一步检查改装。 反复检查无误后方可通电,按照操作说明书进行参数设置并进行实验,检查是否能正常使用。 5、 马弗炉温度控制器改造完成。   四、经改造后的的马弗炉具有如下优点:   1. 指针式仪表观测不便,由指针式显示改为LED数码显示界面后,读数直观明朗,一目了然。 2. 指针式仪表的刻度不够精细,读数不准确,,每格显示5℃~10℃,改为数字式温度仪表显示分辨率大为提高,可显示0.1℃; 3. 可显示更多参数 4. 还有事件、事故报警指示灯,更安全可靠。 5. 控制精度大大提高,原指针式仪表为铝旗感应式控制方式,控制动作不敏感,控制精度低一般±10℃~±15℃,采用了普通的智能型数字式温控仪表可将控制精度提高到±0.5℃; 6. 主回路调节使用可控硅模块无触点控制,使温控器减少了接触器频繁跳动产生的噪音,使工作环境条件得到改善,大大提高了工作效率。 7. 由于采用了智能型温度控制器,温控器带有自动控制的专业PID控制技术,使马弗炉的控制温度能够按照不同温度点的要求,执行有效的调整PID参数,使马弗炉工作在一个最佳的工作状态,从而使马弗炉温控精度可以达到实验室以及生产工艺的技术要求。 8. 增加了过压、过流保护功能,弥补了原温控仪表的不足,避免了因电压电流不稳定而发生意外损坏炉膛,确保了马弗炉工作的可靠性和安全性。 9. 改造成本低,改造过程不算复杂,对于有动手能力的非电专业的技术人员也可以胜任此改造任务。   五、小结:   这里简单介绍了老式陈旧马弗炉温控系统的改造过程,适用于一般实验室电炉设备的温控器改造方案。有更高的改造要求的,辉达工控会量身定制符合要求的温控系统方案。 通过对旧马弗炉的技术改造,可以使那些有旧马弗炉又暂时不想换代的单位和公司,可参考此例举一反三,进行适当的技术改造,并能为企业节约一定的成本,创造良好的经济效益。
