变阻器的基本用法及使用注意事项

　　变阻器有两种基本用法：

　　1.做制流器用

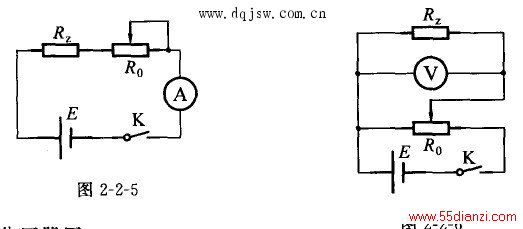

　　将变阻器接人如图2-2-5所示的电路，即构成制流器.做制流器用时，变阻器的阻值一般应为电源负载电阻的2-10倍.

　　2.做分压器用

　　将变阻器接成如图2-2-6所示的电路，即构成分压器.做分压器用时，变阻器的阻值一般应为电源负载电阻的l/10-1/2.当变阻器阻值与负载电阻值相近时，既可接做制流器，也可接成分压器.实验中要根据具体情况灵活选用.

　　变阻器使用时的注意事项：

　　1.根据需要选择合适规格的变阻器，以免在使用中过载.

　　2.当变阻器做制流器用时，接通电源前应将滑动端置于使其阻值呈最大的位置;当用做分压器时，接通电源前应将滑动端移至使其输出电压为零的位置.
