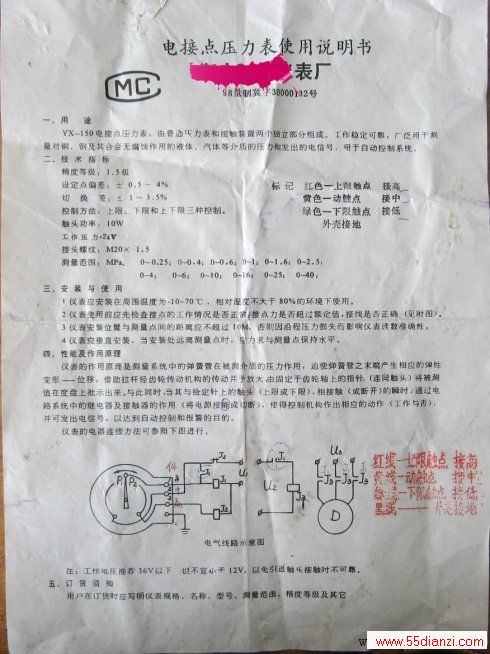

电接点压力表接线
电流方向:
火线进中点,经过低压点,到中间继电器1组触点的常闭点,到接触器线圈一端,
继电器线圈另一端接零线。
另选一组接触器上的常开触点,2端并联到压力表低压端与中点端。
中间继电器的控制由火线进压力表中点,到高压点到中间继电器线圈一段,
中间继电器线圈另一段接零线。

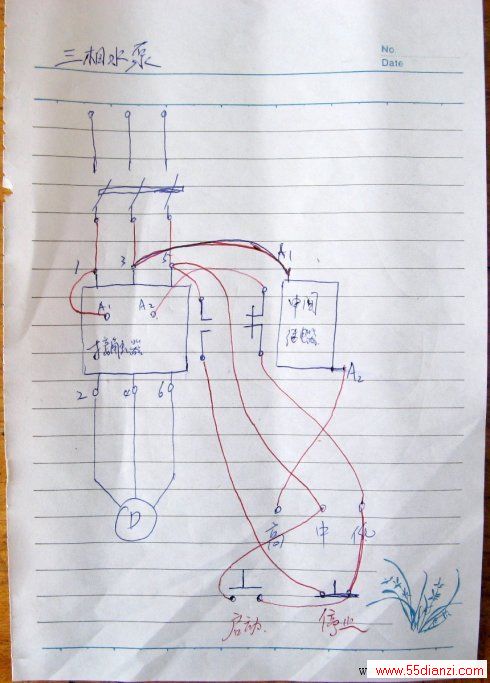

三相水泵的接法示意图:
两相水泵的接法示意图:
