示波器检验交流器使用方法

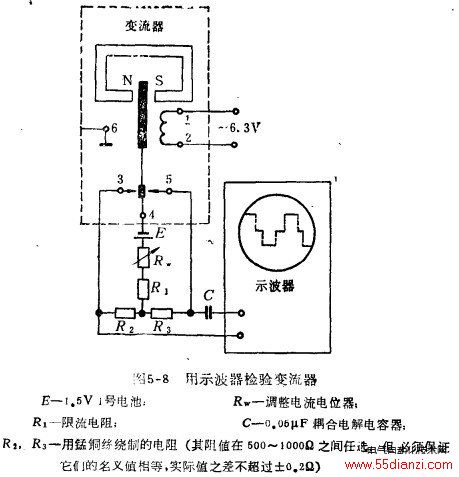

照图5—8连接好线路(虚线内为被检验的变流器)，按如下试验步骤进行：

1.将示被器频率选择族权旋至20～100H2档，x、y轴放大增益旅钮、亮度旋钮均旋至最小位置，给示波器接通电源，预热15min.

2.正确操作示波器，调节电位器Rw，使变换后的矩形波呈现在示波器屏幕上，这样就可观察出经变流器变换后的电压波形.交流器的接触率和不对称度也可用示波器屏幕上的标尺量出，同时还可直接观察出波形有无断裂和毛刺等故障.
