微机控制全自动压力试验机原理

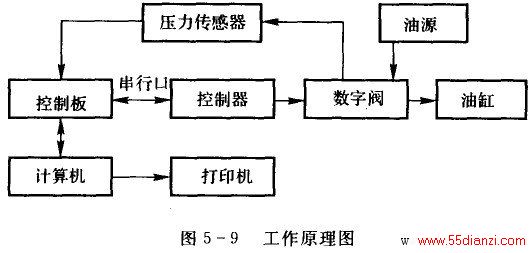

微机控制全自动压力试验机原理结构如图5—9所示。

由操作人员发出操作指令，计算机根据操作指令执行相应的操作。当操作人员发出压试块操作指令时，计算机首先通过控制器采集油缸内的压力，预设定值进行比较，比较差值进行 PID运算，通过运算产生控制信号;计算机将控制信号传人数字阀控制器，由数字闽控制器执行操作，使数字阀动作，调节进入油缸液压汕的流量，使油缸动作。最后完成压试块操作。压完试块后，数字阀完全打开回油，使油缸回迟，卸掉载荷.完成一次压试块实验。
