蒸汽锅炉热流仪的工作原理

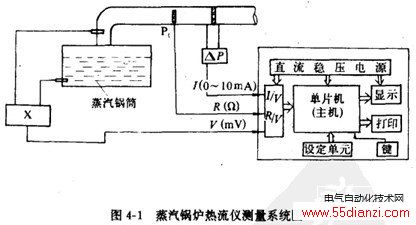

蒸汽锅炉热流仪可与节流装置、差压变送器、铂电阻温度计及干度变送器配用，其侧量系统如图4-1所示。

仪表采集差压变送器的0-1OmA或4-20mA电流信号、铂电阻的电阻信号及干度变送器的mV信号，通过仪表内的测量转换单元，将这些信号转变成标准电压信号，经A/D变换，转变成数字量。仪表主机根据数字信号和计算各参数的运算程序进行运算，并将运算结果显示和打印出来。

在差压式流量计中，是通过差压变送器输出的电流信号确定流量，而在蒸汽锅护热流中，首先采集的是蒸汽温度信号，进而确定蒸汽压力及燕汽密度等物性参数。仪表同时还采集蒸汽干度信号，确定蒸汽中的水分含量.因此，无论被测蒸汽的流动工况如何变化，仪表都能跟踪这个变化，精确计算流量、热量值。
