漩涡流量计的特点、使用要求及主要技术数据

1.特点

(1)漩涡流量计精度高，可达0.5%-1%左右，检测范围宽，可达100:1，阻力小，输出频率信号与流量成正比，抗干扰能力强。

(2)不受流体压力、温度、密度、粘度及成分变化的影响，更换检侧元件时不须重新标定。

(3)管道口径为25-2700mm,压力损失相当小，尤其对大口径流量的检测更为优越。

(4)安装简便，维护量小，故障极少。

2.使用要求

(1)漩涡式流量计属于速度式仪表.所以管道内的速度分布规律变化对测量精度影响较大，因此在漩涡检测器前要有15倍的管道内径，后要有5倍的管道内径的直管段长度的要求，且要求内表面光滑。

(2)管道雷诺数应在2X10'4-7X10'6之间。如果超出这个范围，则斯特劳哈尔数便不是常数，引起仪表常数E的变化，测量精度降低。

(3)流体的流速必须在规定范围.因为漩涡流量计是通过测漩涡的释放频率来测量流量的。测量气体时流速范围为4-60m/s,测量液体时流速范围是0. 38-7m/s,测量蒸气时流速范围不超过70m/s.

(4)此外敏感元件要保持清洁，经常吹洗。

3.主要技术数据

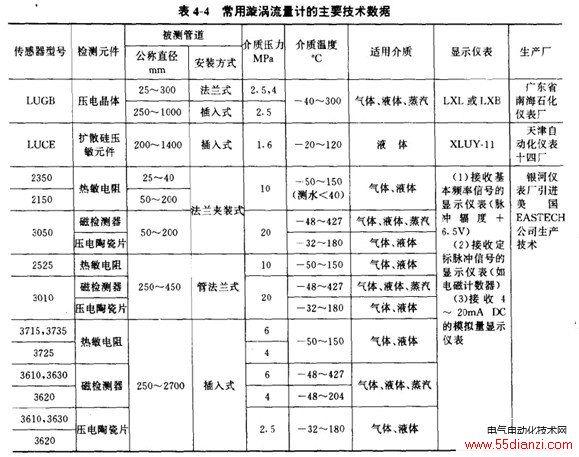

常用漩涡流量计的主要技术数据见表4-4。
