电离真空计的测量仪器结构

为了保证热阴极电离规管在额定条件下正常工作，真空计的测量仪器部分至少应具备以下三个条件。

1.对规管各电极施加一定的电压值;

2.对阴极发射电流保持一定数值;

3.对收集极吸收的微弱离子流作稳定和准确的测量。

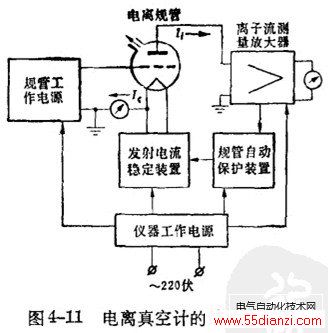

图4-11为电离真空计的方框图。除去规管之外，由如下五部分组成。

1.规管工作电源，包括:

(1)加速极稳定电源;

(2)收集极稳定电源;

(3)除气电源。

2.发射电流稳定装置。

3.离子流测量放大器。

4.规管自动保护装置(在较简单的电离计中没有这种装置)。

5.仪器工作电源:对真空计的以上各部分供电。

真空计的电路结构，以往大多采用电子管式电路，‘近年来已逐步采用晶体管式电路，它具有体积小、重量轻、耗电省、发射电流稳定装置结构简单等优点，但其缺点为过载能力和热稳定性较差。
