电动式仪表的结构和工作原理

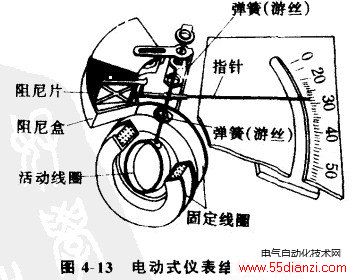

电动式仪表的结构如图4-13所示。固定线圈分成两部分，彼此平行排列，这样可以使得两个线圈之间的磁场比较均匀。活动线圈与转轴固接在一起.转轴上装有指针，反作用力矩由游丝产生.利用空气阻尼器产生阻尼力矩。

当电流I1通过固定线圈时.在定圈中就建立了磁场。活动线圈中再通以电流I2就要受到电磁力，从而产生转动力矩，使得仪表的活动部分发生偏转，直到转动力矩和游丝所产生的反作用力矩互相平衡时才停止，并指示出读数来。如果电流I1的方向和电流I2的方向同时改变，则电磁力的方向不会改变，即动圈所受到的转动力矩的方向不会改变，所以电动式仪表能够用于测量交流。
