压力式温度计的分类及特点

压力式温度计是利用封装于密闭容积内的工作介质随温度升高而压力升高的性质，通过对工作介质的压力测最来测量温度的一种机械式测温仪表。

分类及特点

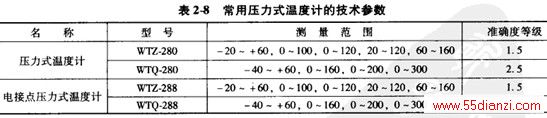

压力式温度计的测量范围为:-80 - 600CC。适用于生产过程中20m之内的非腐蚀性液体、气体和蒸汽的温度测量。根据所测介质的不同，又可分为普通型和防腐型。普通型适用于不具腐蚀作用的液体、气体和蒸汽，防腐型采用全不锈钢材料，适用于中性腐蚀的液体和气体。常用压力式温度计的技术参数如表2-8所示。



压力式温度计的特点如下:

(1)结构简单，价格便宜。

(2)抗振性好，防爆性好.除电接点式外，一般压力式温度计不带任何电源。故常应用在飞机、汽车、拖拉机上，也可将它作为温度控制装置。

(3)读数方便清晰，信号可以远传。

(4)热惯性较大，动态性能差，示值的滞后较大，不易测量迅速变化的温度。

(5)测量准确度不高，只适用于一般工业生产中的温度测量。

2结构

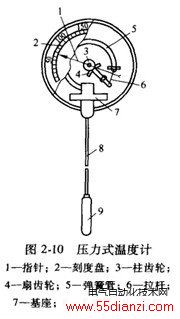

压力式温度计的结构如图2-10所示。在温度计的密闭系统中，填充的工作介质可以是液体、气体和蒸汽。仪表中包括温包、金属毛细管、基座和具有扁圆或椭圆截面的弹簧管。弹簧管一端焊在基座上，内腔与毛细管相通，另一端封死为自由端。在温度变化时，温度计的压力变化，使弹簧管的自由端产生角位移。通过拉杆、齿轮传动机构(3和4)带动指针偏移，则在刻度盘上指示出被测温度。
