电容式物位计的测量原理

电容式物位计由电容液位传感器和侧量电路组成。被侧介质的物位通过电容传感器转换成相应的电容反，利用侧最电路侧得电容的变化最.即可间接求得被侧介质物位的变化。电容式物位计适用于导电或非导电液体的液位及粉末状物料的料位洲量，也可用于液一液和液一固分界面的测量。

1.测量原理

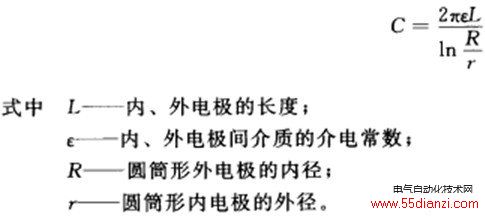

电容传感器如图4一16所示，由两个同轴圆简状极板组成。当在电容的两极板之间充以不同的介质时，电容最的大小也会有所不同。因此，可通过侧最电容徽的变化来枪侧物位。如果两圆筒间充以介电常数为ε的介质时.则圆筒电容器的电容最可用下式表达:

由式(4-12)可知.当R、r和。一定时，电容最c的大小与极板的长度11成正比例关系。这样，将电容传感器浸人被侧介质中，电极浸人物料的深度随物位高低变化，必然引起电容皿的变化，从而可以测得物位。
