腰轮流量计的结构和工作原理

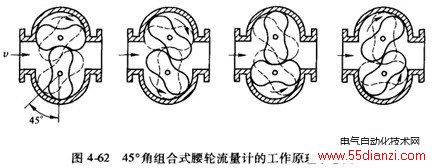

腰轮流量计，又称罗茨流量计，其测量原理、工作过程与椭圆齿轮流量计基本相同，如图 4-62所示。二者之间所不同的只是结构，主要表现在:

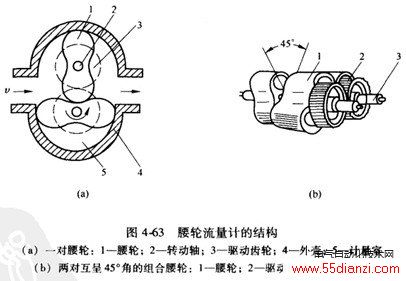

(1)转子的形状不同。腰轮流量计的转子为腰轮形状，且腰轮上不像椭圆齿轮那样带有小齿。腰轮的组成有两种:一种是只有一对腰轮，如图4-63 (a)所示;另一种是由两对互呈 45。角的组合腰轮构成，称为45。角组合式腰轮流最计，如图4-63 (b)所示。普通腰轮流最计运行时产生的振动较大，组合式腰轮流量计振动小，适合于大流量测量。

(2)计量室，由腰轮(转子)的外轮廓和流量计壳体的内壁面组成，不是半月形。

(3) 在流量计壳体外面与两个腰轮同轴安装了一对驱动齿轮，它们相互啮合使两个腰轮可以相互联动。

腰轮流量计可用于各种清洁液体的流量测量，也可制成测量气体的流量计。汁量准确度

高，可达0.1-0.5级，主要缺点是体积大、笨重、进行周期检定比较困难，压损较大，运行中有振动等。
