采用STC5A60S2设计的高精度锂电池容量测试器

　　我们说一个锂电池，用100MA电流放电，当放电到电池的终止电压时，其时间刚好是10小时，则容量就是1000MA．其公式：电量=放电电流}时间。但前例简易锂电池容量测试器，由于没有加稳压电路，当放电到3.6V时，其放电电流降至85MA左右，误差就比较大．所以制作一个稳压电路是测试器成功的关键。考虑要用单片机的AD转换，所以单片机就选择了STC5A60S2，用于本例制作最合适，但由于手头上没有合适的稳压管，故用软件来实现电路的稳压，最后就是软件代码的编写了，其流程图如下所示：

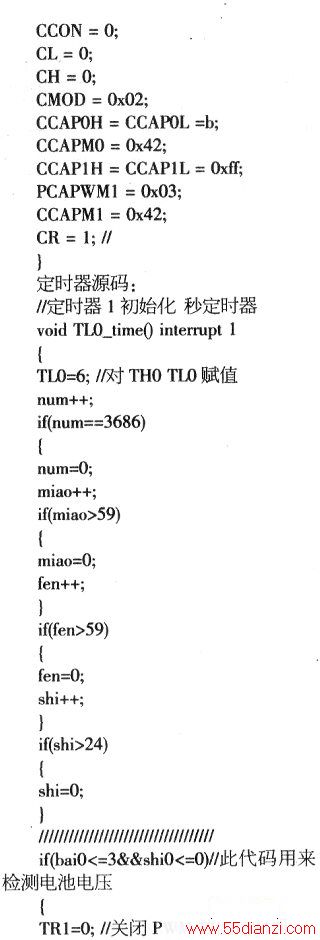

　　软件代码编写涉及到单片机的定时器模块，AD转换模块，DA转换模块，液晶显示模块等，由于内容复杂，加上源码比较大，故不一一列出，只列出了AD，DA和定时器源码，这些源码也都是参考网络上单片机高手所编写，对于初学单片机的读者来说编写这些源码还是比较困难的，以下是部分源码摘录：



　　这些代码经单片机编程软件KeilUv4编绎没有错误后烧写进STC5A60S2．在我的单片机学习板OK51-EASY上测式一切正常，其P_1.0引脚接锂电电源正极，P_1.1引脚接三极管发射极，实际上是监测小灯泡两端的放电电压，如下是测式手机锂电池的照片，如下图：
　　

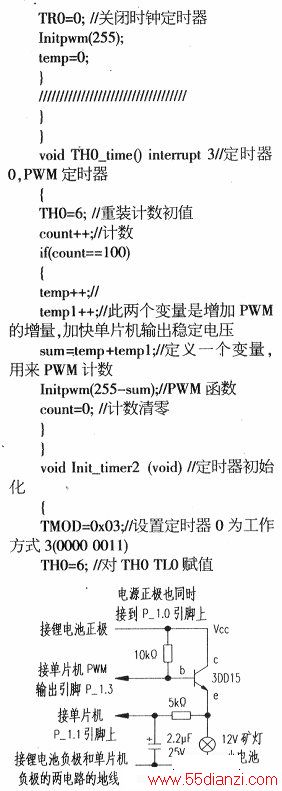

　　这是液晶显示界面：第一行左边是锂电池电源电压测量的结果．右边是放电输出电压的测量结果即稳压放电电压值，第二行左边是时间，右边是设定终止放电电压值，以下是放电的硬件电路图。
　　
　　用这款手机电池放电测式，是酷坷手机i9智能手机的电池，测量放电时间为4:19分，放电电流约为400MA，（由于电流测量是用MF47型万用表测量得出的，误差在所难免），放电到3V放电终止，经计算容最大概相当，这说明电池容量没有虚标，可惜这款手机质量不敢恭维，只用了3个多月触摸屏就有问题了，再用移动电源的锂电测量，这款移动充电电源容量标为12000MA，由三节锂电组成，每节电池容量没有标上，经测量每节容量仅约2500MA．又找来一台报废的上网本锂电来测量，其容量也为2500MA．这说明本例电池容量测式还是比较准确的．
