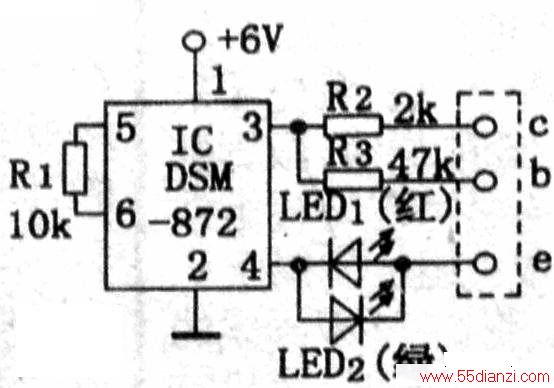

此电路见下图。图中，c、b、e三只小插孔分别插入待测三极管的c、b、e三脚，可以出现以下几种情形：(1)插入的是完好的NPN型三极管，当lC③脚为高电平，④脚为低电平时，被测管导通，红色发光二极管LED1发光；当lC③脚为低，④脚为高时，管子截止，LEDI、LED2皆不亮，总的看来就是LEDl -闪一闪地发光。(2)插入完好的PNP型三极管。当lC④脚为高，③脚为低时，管子导通，绿色发光二极管LED2发光；当lC④脚为低，③脚为低时，管子截止，LED1、LED2皆不亮，总的看来就是LED2 闪闪发光。(3)插入的是被击穿短路的NPN或PNP型管，则当lC③脚高④脚低时，LED1亮、LED2灭；当lC③脚低④脚高时，LED2亮，LED1灭，看起来就是LED1和LED2交替发光。(4)如果被测管是极间开路的管子，无论lC③、④脚高低电平如何，LEDI、LED2皆不能发光。
