多芯电缆断线点检测仪电路

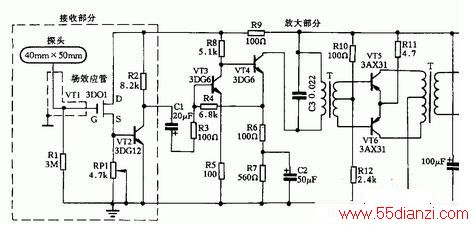

　　多芯电缆断线点检测仪可对多芯电线、橡皮线等在不破坏内部结构的情况下，测出断线故障点。其工作原理如下图所示，虚线内为接收部分，后一部分为扩音放大部分。检测电线故障点时，把认为断线的那根电线接入220V的相线上，使探头(用铁皮剪成的圆圈制成)靠近被测线线皮上慢慢移动，这时扬声器里会有交流声。待移动到交流声中断处时，则是电线的断点位置。.
