用于监测太阳黑子活动的测量仪

　　为了能够业余监测到太阳，黑子活动，设计、制造了更适合业余天文爱好者制作的这台测量仪器。
　　

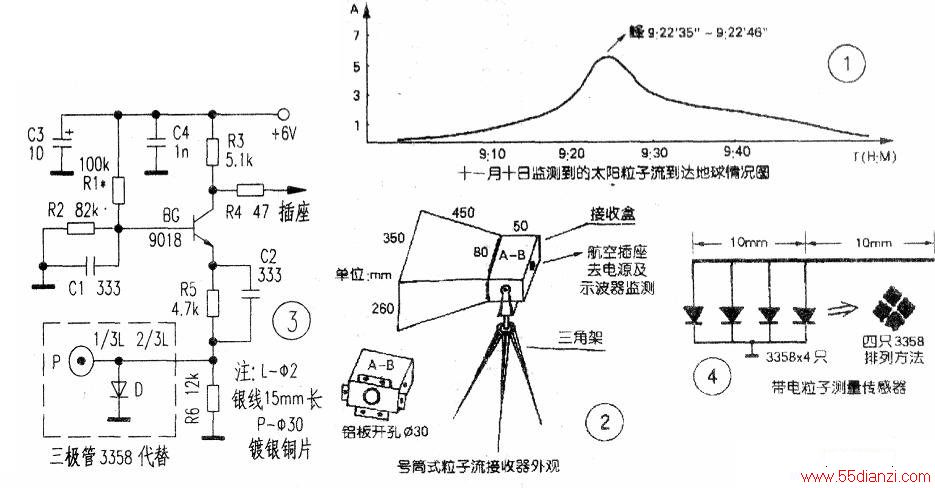

　　利用本仪器，成功地监测到并预报了11月10日9点18分到达地面的粒子流，其峰值到达时间是9点22分35秒—46秒，随后缓慢衰退，见图1。
　　
　　现就X射线、γ射线及带电粒子流测量仪器的关键部分介绍一下。
　　　　
　　一、结构
　　
　　结构外观图见图2，它是一个号筒式接收天线，增益为23dB。三角支架的选择可任意，我们选用的是自动追光式（建议使用自动追踪太阳式）。
　　
　　一、监测接收头电原理图
　　
　　用于测量X射线、γ射线及带电粒子的电路接收头是一样的，只是传感器不一样。X射线、γ射线传感器见图3虚框内，整个接收头电路如图3 0带电粒子测量传感器见图4：
　　
　　如果天文爱好者有高灵敏度的示波器，便可从“插座¨处直接测量，如果想用μA表或数字表头作为测量指示’，郡还得另加电路。
　　
