采用达林顿光电三极管构成的照度测定仪电路

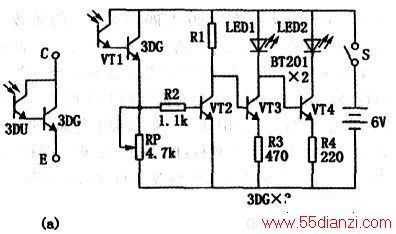

　　达林顿光电三极管国产型号有3DU511D、3DU512D等，其灵敏度比普通光电三极管更高。它实质上是把光电三极管的输出电流再经过一级三极管放大，输出电流可达十儿毫安以上。常见的达林顿光电三极管的电路结构如下图(a)所示。下图(b)是一种照度测定仪电路。
　　
　　光电三极管VT1作为感光器。当室内光线较暗时，VT1呈现的电阻较大，不能使VT2导通，VT2截止而输出高电平，于是VT3导通．VT4截止，绿色发光二极管LED1亮，红色发光二极管LED2不亮。当强光照射到VT1时，电阻很小而输出电流过大，使VT2饱和而输出低电平，又使VT3截止、VT4导通，LED1不亮，LED2发光。只有在环境光线正常，VT2—VT3均处于放火状态，LEDl和LED2都亮时，才认定为适宜读书、写字的状况，以保护视力。
