带记忆自动开关机的电子驱蚊器

　　本文介绍基于新型智能单片机AiOO7的“单键定时”专利在电子驱蚊器上的应用。该专利有效解决了定时装置电路繁琐、操作复杂的弊病。该定时电路性能可靠，而且成本较低、体积小，适合各种需要定时操作的家用小商品。

　　●概述

　　目前，市面上电子驱蚊器都是通过加热电路对药液进行加热.便药液挥发，达到驱蚊的目的。用户不需要每天取拿蚊香、蚊香片，只需每天开关机即可。但这种驱蚊器的弊端是一般用户常常忘了关机，造成长期通电，不仅浪费药液，而且使房间里大量存留药液气味，增如人体吸入量易造成潜在毒性影响，蚊虫也容易产生抗药性降低驱蚊效果。如果用一个定时电路，每天自动开关机，就可解决上述弊端。

　　而一般电子产品中的定时装置，都类似子电子表，需要定时用的选择按键(至少2个)、液晶屏、定时电路等。这一整套下来，不仅体积大，成本高，易损坏，而且操作繁琐，不适合加载到电子驱蚊器这样体积小，成本低的简单电子产品上。另外，根据市场经验，像这样的家用小商品如果擦作过繁，是经不起市场考验的。

　　“单键定时”发明专利设计，正是将传统定时电路简单化、智能化，从而达到体积小、成本低、易操作的目的。

　　●系统简介

　　采用“单键定时”发明专利设计的电子驱蚊器，可以轻易达到定时开关机的功能，而且在低成本、易操作、高定时精度上有重大突破。该系统以新型智能单片机AiOO7为核心的定时电路，不仅只需一个按键，而且可以脱离液晶屏，将操作步骤简化到最小。用户只需在一天中任意时刻按一下定时键，驱蚊器即可记忆这一时刻，以后每天这一时刻自动开机，开启加热装置，8小时后自动关机。达到自动定时开关机的功能，只需一个按键，就实现了完全的自动化。

　　也因为大大减少了药液使用量，大大减少了用户的驱蚊成本，增加了卫生、安全性，降低了药液对人体的潜在毒性影响，尤其适合有婴儿、孩子的家庭使用，因而有广泛的推广价值。

　　●系统原理

　　本专利的定时系统采用了智能单片机芯片AiOO7做程序处理。除了定时，还具有语音提示的人性化叫醒功能。

　　工作电压为2.4~5.2V，计时耗电仅有1OμA，且拥独特省电模式，具体特性如下：8位单片微处理器内核；较强的抗干扰特性和电磁兼容性；两个8位时钟，片上RC振荡及32768Hz精准时钟；独特省电模式，所有端口支持唤醒功能；休眠耗电为1μA，纯计时耗电1OμA，驱动耗电1OmA；工作电压2.4~5.2V；8个I/0可编程口，PWM直推喇叭嗒(8～32欧姆(；带7秒多段可组合的语音；可按客户要求订制程序和语音内容(7~34O秒可选)。

　　目前，本系统内置了3种类型的定时唤醒模式，通过AiOO7的PB2，PB3管脚进行选择，可分别应用于不同的电子产品(如表1所示)。

　　●AiOO7简介

　　AiOO7是一颗新型带语音的八位单片机，价格低、功能强、带两个8位时钟，8个可编程I/0口，非常省电、抗干扰力强、带语音可直接驱动喇叭，常适合大批量的智能小家电、数码产品的设计与生产。AiOO7的管脚如下图所示。

Ai007管脚是示意图

贴片管脚示意图

　　●系统电路原理

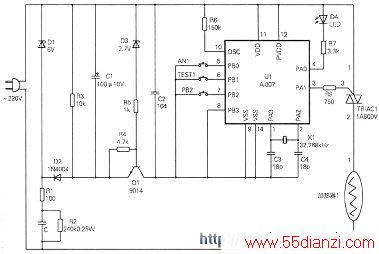

　　如下图所示，

图中的高压电容C、二极管D2、稳压二极管D1、滤波电容C1等构成降压、稳压、整流、滤波的电源供电电路，提供5V电源电压给后级电路。三极管Q1、稳压管D3等元件完成电源电压的监测控制,只有当电源电压高于3V时才接通后级的电源)这样以避免后级的智能微处理芯片发生死机情况。智能微处理芯片AiOO7负责整个电路的智能控制处理工作，它驱动TRIAC双向可控硅做加热器的通断电控制。

     整机通电后，用户按动AN按键，芯片Ai007即记1主当前时间，然后接通加热器开始工作，8小时后会自动关机。以后每天芯片Ai007都会在相同的时间(用户按键的整整24小时以后1控制开机，8小时后自动关机。由于芯片Ai007采用了精准的32768HZ晶体稳频，定时非常准确，长年运行误差极小。

　　本系统中，设计者在芯片Ai007内置了强、中、弱三档强弱模式由用户选择。具体设计如下：

　　用户在通电后按一下按键，就是弱档方式(LED灯慢闪烁)，在之后的8小时内将间歇性开关加热器的电源，总计通电加热时间只有3小时。程序是开1小时，关1小时；开0.5小时，关1小时，如此循环4次，之后自动停机，24小时后自动开机循环工作。非常适合小房间、家有婴儿、蚊虫较少的环境，一瓶药液可用3个月。

　　用户在通电后按两下按键，就是中档方式(LED灯快闪烁)，在之后的8小时内将间歇性开加热器的电源，总计通电加热时间有5小时。程序是开2小时，关1小时；开1小时，关1小时，如此循环4次。之后自动停机，24小时后自动开机循环工作。适合一般环境，一瓶药液使用二个月。

　　用户在通电后按三下按键，就是强档方式(LED灯长亮)，在之后的8小时内始终开机，之后自动停机，24小时后自动开机循环工作。适合大房间、蚊虫较多的环境，一瓶药液使用一个月。

　　用户还可以在任意时间修改定时、修改强弱挡设置，只需要再按一次按键，以后每天都按照新的定时时间和强弱档来工作，原来的设定时间即取消。如遇停电或断电，定时记忆、强弱档设置会消失，只需要在上电后重新按动按键即可。

　　Ai007芯片还有其他两种工作模式，11模式和00模式，分别可以应用于智能提醒器、电子药盒(英文语音)和家居型智能香熏器，以及同等类型的家用商品上。

　　应用前景

     该系统在定时装置上的历史性突破，使得传统电子驱蚊器变得更加人性化、智能化。创新的智能电子驱蚊器设计，生产成本增加极少，原有产品的外形模具几乎不用改动，一般产量下，在原有的药液驱蚊器基础上新增加的生产成本不超过2元。
