基于FPGA和TFT彩屏液晶的便携示波器设计

    触发器是示波器的重要组成部分，通过触发器产生的控制信号，控制示波器对波形数据的存储和显示，达到稳定同步的目的。本系统设计的触发器，采用全数字化结构，大大降低了系统硬件电路的复杂性，并且触发条件的调整比较方便。触发器通过引用单片机内部的RAM资源定制了一个采集数据的缓存区，将波形数读入该缓存区，按照预先设定的触发门限，将缓存区中的数据读出，如果满足触发条件，则将数据在屏幕上显示出来。

4 系统调试和测试

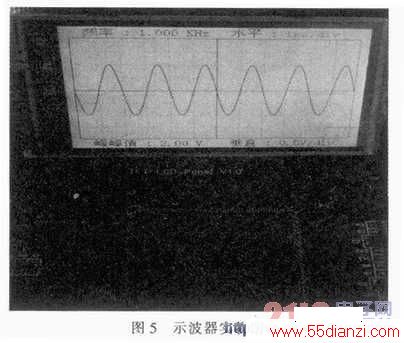

    在完成了系统的硬件设计和软件设计以后，需要进行综合调试和测试。通过调试，不断优化程序代码，使系统的性能得以提高，工作状态更加稳定。在进行测试时，输入峰峰值为2 V，频率为1 kHz的正弦信号，在LCD上观察到的波形及测量参数如图5所示。从图中可以看出，波形显示稳定连续，测量信号参数的精度高，且包含彩色信息丰富。

5 结束语
    研究了以TFT彩屏液晶作为显示器件的手持数字存储示波器的总体方案，即信号调理电路，核心采集模块，单片机处理模块和液晶外围电路组成。在确定总体方案的同时，给出了实现此总体方案的具体方法。
    通过握手协议合理解决单片机与FPGA通信的问题，用软件设计了数字触发器，取代了一般示波器中常用的触发电路，降低了系统的硬件复杂度。该数字存储示波器允许输入信号的动态范围大，体积小，便于携带，操作简单，具有很高的应用价值和广阔的发展空间。
