通过仿真可以看出，带宽越窄，阻带衰减越大，信噪比增益越高。但是当阻带衰减大于30 dB后，信噪比提升不明显。由于滤波器带宽越窄对信号能量的减少越多，所以滤波器的带宽不可以无限的小。
2．2．3 实现方法

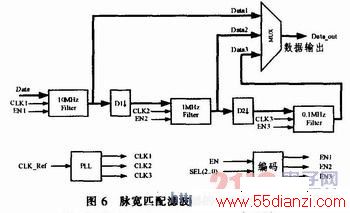

本系统实际处理中信号脉宽的范围为0．2～150 μs。根据信号脉宽的不同将信号分为3类，分别为0.2～1μs，1～10μs，10～150μs。根据不同的脉宽，设计采用了3种不同带宽的滤波器对信号进行滤波，分别是5 MHz、1 MHz、0．1 MHz。滤波器设计原理如图6所示。
为了减小FPGA资源占用率，采用滤波器复用的方式进行滤波器的设计，通过利用脉宽选择信号SEL(2．O)对各级滤波器进行选择，最终实现对不同脉宽类型的信号进行滤波；级间加入抽取模块降低数据速率，有利于数字滤波器的设计；每级输出Data1、Data2、Data3送入数据选择输出模块MUX，通过SEL(2.0)选择最终数据输出Data_out。各级滤波器的时钟采用PLL统一管理。
通过采用使能信号EN1、EN2、EN3对滤波器进行控制，可以减小系统功耗。同时，采用滤波器复用的方式，可以极大地减少所需硬件资源。
滤波器的实现是用Matlab提供的FDATool工具设计滤波器，将滤波器的系数导出，然后将其导入QuarutsII提供的IP核中。滤波器组级间抽取倍数要保证抽取后的信号频谱无混叠，抽取模块使用D触发器来实现即可，每个触发器的时钟、使能信号与下一级滤波器时钟以及使能信号保持一致。
3 实验结果
脉宽匹配滤波器输出的I、Q信号经过CORDIC算法得到各路信号的相位，然后计算各路之间的相位差，得到以下实验结果。
用信号源产生两路不同脉宽、150 MHz、相位差为0度的中频信号。对相位差进行提取，用Matlab对结果进行处理，计算每两路的相位差均值和标准差。实验结果见表2、表3和表4。表2为0．5μs的脉冲信号经过一级滤波器的实验结果。表3为2μs的脉冲信号经过第一级和第二级滤波器的实验结果，表4为20μs的脉冲信号经过全部三级滤波器的实验结果。
从表2、3、4中可以看出本设计可以正确地给出各路信号之间的角度，并且信号经过的滤波器级数越多，相位差的标准差就越小，说明脉宽匹配滤波器的使用提高了接收机输出信号的信噪比。
4 结论
本文主要介绍了五通道数字接收机的软硬件实现方法，整个设计采用一片FPGA作为系统的处理核心，五路模拟信号通过A／D芯片同步采样送到FPGA。本系统主要采用基于多相滤波的正交变换理论，使用CORDIC以及FPGA中的IP核搭建软件设计模块，正交变换后面加入了脉宽匹配滤波器的设计，提高了输出信号的信噪比。实验结果表明，系统具有精度高、结构简单等性能。
