【导读】数字温度计原理很简单，也有许多人DIY过。但是相比其他品牌OMEGA的HH11B不论是在产品设计、性能以及成本上略胜一筹。到底是不是这样?这里小编为大家拆解HH11B数字温度计，看看其便携之处在哪?如何经济实惠?相比其他品牌数字温度计性能如何高超，内部的设计又是怎样的?
看完拆解，相信大家对HH11B数字温度计了然于胸，OMEGA官网的售价为560RMB，相比其他欧美品牌的同类产品价格相差不大，当然，若是跟国内的一些温度计产品相比，HH11B就略显高档了。对产品细节有高要求或者对OMEGA这个品牌感兴趣的消费者可以买一个用用，看看是否物有所值。
目前常用的接触式温度计大致可以分为热电阻以及热电偶两种，热电阻是基于导体或者半导体的电阻值随温度变化而变化这一特性来测量温度的，测量精度高，但是测温范围比较小，多用于中低温测量;而热电偶式温度计则不同，通过两种不同成份的导体两端接合成回路，当两个接合点的温度不同时，在回路中就会产生电动势，利用这种电动势进行温度测量，热电偶测温迅速，而且测温范围大，是比热电阻应用范围更广的一种产品。OMEGA的HH11B就是一个基于K型热电偶原理的数字温度计。这里为大家详拆OMEGA公司的一款便携式的经济型数字温度计HH11B，也是是常见的接触式温度计中的一种。

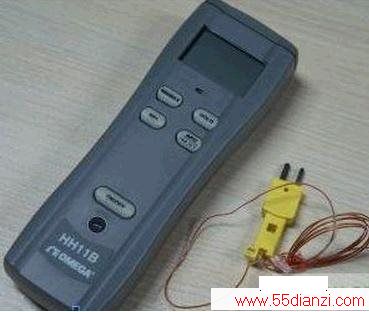

图 数字温度计HH11B以及K型热电偶
HH11B具体参数：
■测量范围 : -200 ~ 1372°C (-328 ~ 1999°F), -199.9 ~ 199.9°C (-327.8 ~ 391.8°F)
■精度(K型铬铝)： -60 ~ 1372°时为±(读数的0.1% +1°C)
■-60 ~ 200°时为±(读数的0.1% +2°C)
■-76 ~ 1999°时为±(读数的0.1%+2°F)
■-76 ~ 328°时为±(读数的0.1%+4°F)
■温度系数： 0.1乘以0 ~ 18°C以及28 ~ 50°C之间,每°C的相关精度规格
■显示屏： 3位半LCD，最大读数为1999
■采样率： 2.5/s
■电池： 9V( 内含)
■电池寿命： 通常为200小时
从HH11B数字温度计的参数我们能看出通过不同的K型热电偶选择，我们能进行不同量程的温度测试，而测得的温度值由于选择不同的K型热电偶可能会有不同程度的偏差，不过误差范围可以通过上面的简单计算公式判断，同样，取决于HH11B的3位半LCD，LCD最高位只能显示0或1，所以我们能测到的最大量程为1999，不过这对于一般的场合这已经绰绰有余了。 拆解HH11B
如同HH11B简洁的外观设计一样，HH11B的结构同样简单，拆解HH11B不费吹灰之力，拧下背部电池仓的螺丝便能看到9V供电的电池，继续拧下剩下4个螺丝取下后盖便能一睹HH11B内部真容了。

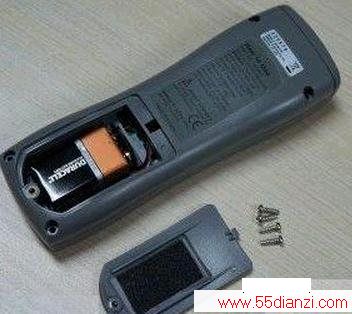

图 拆开HH11B背部外壳
数字温度计HH11B的电路组成并不复杂，主要是基于富晶电子微控制器FS98O22的单芯片解决方案。富晶电子是台湾一家知名的半导体企业，成立于1995年，致力于单芯片的测量技术解决方案，在亚洲无可争议的第一(因为没人竞争)，虽然相较于欧美的测量技术还有一定差距，但是价格因素使他保有竞争力，在同类产品中，价格低于欧美产品的2/3。

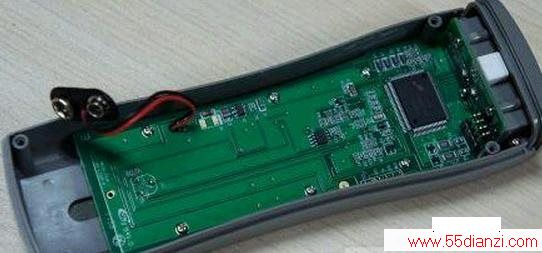

图 微控制器FS98O22 段式LCD有趣的“连接器”
翻转板卡，另一面的电路就更少了，除了一个段式的LCD模块，以及几个功能按键(黑色旋钮为校准温度的变阻器)，就没什么东西了，有意思的是段式LCD模块与PCB板的连接方式。

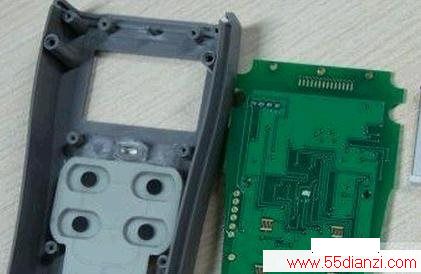

图 段式LCD与PCB的连接方式
看惯了平时LCD的接插件或者FPC焊接连接方式，HH11B的LCD接口让人眼前一亮，两条橡胶?NO，傻子都知道，橡胶无法导电，如何能取代导线的作用?
不卖关子了，LCD屏幕背部那条黑白相间的玩意叫”硅胶斑马条“，即导电硅胶，初看可能会觉得很新奇，很有趣，但你一旦想通了，就好理解了，其实这也是一个非常常见的“连接器”，比如手机的实体按键、家里电视机的遥控器，硬键或者软键内部与PCB电路板接触的那个点一般就是采用导电硅胶做成的，就比如说上图左测的功能按键上的那个黑圈。
不过，随之而来的另一个问题，如何能确保LCD的这种导电硅胶接口与PCB板的金属触点实现PIN-To-PIN，错位的话容易造成短路，烧毁板卡，这里就要赞扬一下HH11B的结构设计，一个塑料屏幕卡盖加上前面板的结构固定，使你在组装的时候完全避免了这个问题，拆开重装也无后顾之忧。在一些追求简洁方便，又要求降低成本的产品设计中可以考虑采用导电硅胶这种“连接器”。 K型热电偶接座
最后我们来看下K型热电偶的插接座，这个东西就比较简单， 在HH11B外部K型热电偶接口处可以看到有一个警告标示：最大直流电压60V、最大交流电压24V，内部主要通过一个4pin的排针插座与主板相连(见下图)。

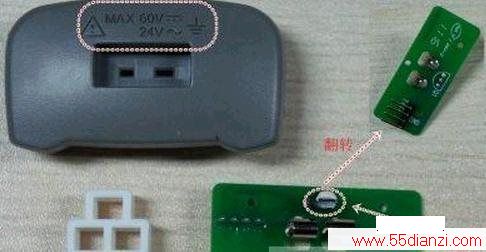

图 K型热电偶插接座
上图小板上K型热电偶接口旁的三极管与先前说到的旋钮可变电阻一起构成了HH11B数字温度计温度校准功能的硬件电路。在整个产品设计中考虑到K型热电偶的接插方式把HH11B设计成一块控制主板，一块小板结构。否则的话一块主PCB板就能搞定全部功能。
最后，经过拆解分析，我们也基本能理解其硬件原理框图(见下图)

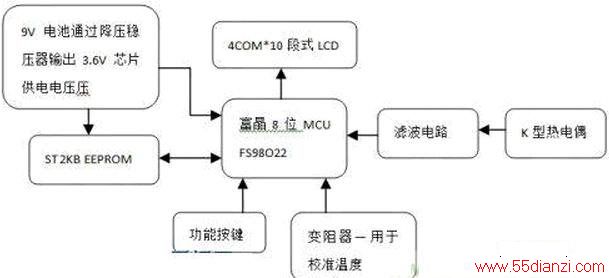

图 数字温度计HH11B硬件框图
数字温度计原理很简单，相信有这方面设计基础的网友可以借鉴并选用更好的方案，如先前提过的Ti的ADS1118芯片，DIY一个更具性价比的数字温度计产品。当然笔者不否定OMEGA在HH11B数字温度计上出色的产品设计，虽然选用的硬件方案一般，但是产品细节做得都十分到位，没有特别明显的缺陷，可靠性有较大保证，相信还是会受一部分人亲睐。
