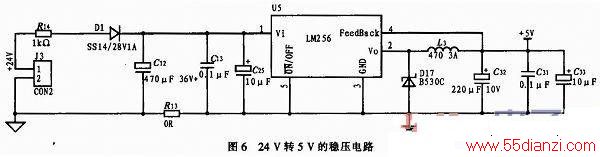

3 软件设计

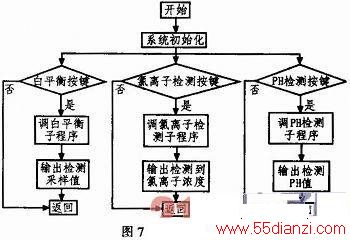

颜色检测系统包括白平衡校正子程序、颜色采样子程序与颜色比较子程序如图7所示。其中白平衡校正子程序用于颜色标定,颜色比较子程序又分为氯离子和PH检测子程序。白平衡就是告诉系统什么是白色,理论上白光是由等量的红色、绿色和蓝色混合而成的,但是实际上白光照射下RGB颜色传感器的颜色分量输出并不相等,因为传感器对3种基本色的敏感性是有差异的,因此白平衡校正是十分必要的,通过白平衡得到R、G和B的3个调整参数,当用TCS230识别颜色时,就用这3个参数来调整采样的三颜色分量RGB。然后通过单片用调整后的值通过颜色比较子程序查表得到对应的氯离子浓度或PH值。程序流程图如图7所示。




4 结论

文中提出一种基于颜色传感器试纸检测的新方法,针对现有试纸检测方法主要靠人眼观察存在的不足,创造性的将颜色传感器引入试纸检测方法中,大大提高了试纸检测精度,除了能检测PH和氯离子外,还可以应用到所有试纸检测方法。整个仪器外观漂亮、成本低廉、操作方便。经过试验本仪器性能可靠,并能很好的实现家庭用水检测。
