简单通用的数显转速电路

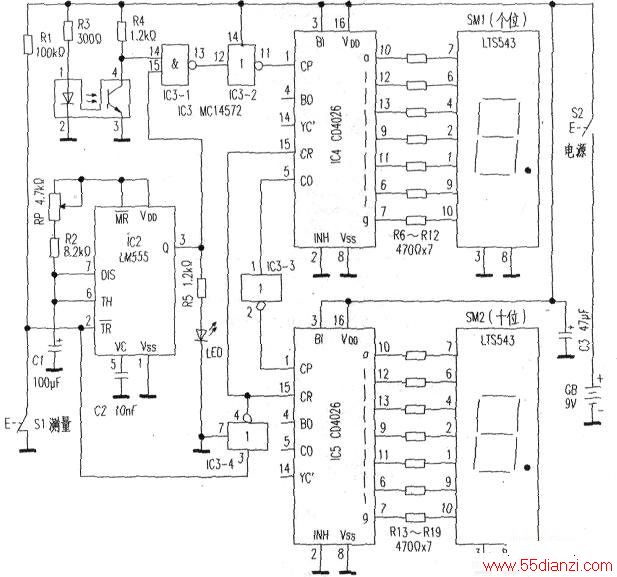

　　转速表是测量电机及机械设备中转轮或传送带速度的设备。本文介绍的转速表可测量（数字显示）每秒的转速，其电路如附图所示。
　　
　　该电路由开槽式红外光耦合器传感电路IC1(MOC70K-2)、秒时钟闸门产生电路IC2(LM555)、控制驱动门电路IC3（MC14572．只用其中二输入与非门及三个反相器）、两片计数及显示译码电路（IC4和IC5、两只共阴极LED数码管等组成。
　　
　　由IC1检测转轮（或传送带）的速度，并转换成脉冲信号。IC2接成单稳态触发器，按动S1时IC2③脚输出ls的计数闸门，在LED显示的同时开启IC3-1，对光耦合器lC1输入的转速信号进行计数，并经IC3-2反相后送入IC4的计数端。
　　
　　IC4、IC5为计数、寄存．七段译码及驱动输出集成电路CD4026，通过IC4的进位输出口端C0反相后与IC5的CP端进行级联。
　　
　　SM1、SM2分别显示个位和十位速度值。光耦合器IC1的放置比较讲究，它的位置应能在转轮转动时，能感应到被转轮切割（或遮挡）的断续红外线，以便在IC1④脚产生相应的转速脉冲。
