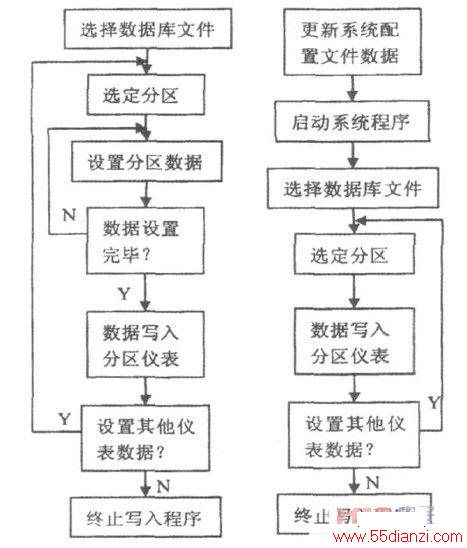

图4 数据写入仪表程序主流程图

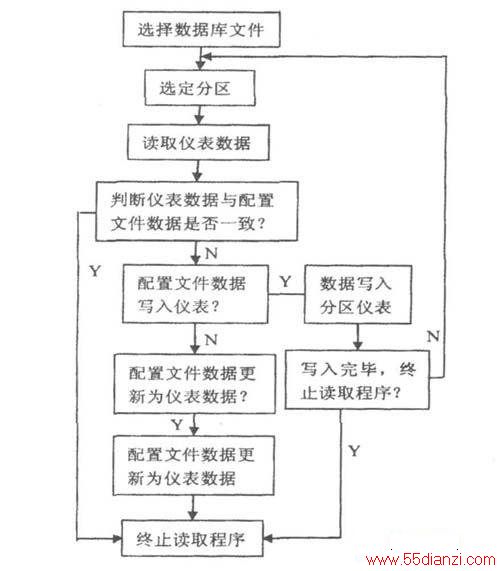

图5为读取仪表数据程序主流程图。通过对系统读取的仪表数据与系统配置文件中的参数作对比分析， 判断仪表数据与系统配置文件数据是否一致。
图5 读取仪表数据程序主流程图
若“是”， 表明系统设置的参数与仪表数据具有很好的一致性， 终止读取程序； 若“否”， 则执行程序的下一步操作：“配置文件数据写入仪表”， 或者“配置文件数据更新为仪表数据”。通过读取仪表数据程序， 系统很好地实现了配置文件数据与仪表数据的一致性。
5 结束语
通过RS485总线构成的分布式系统， 可以满足多个PID调节仪表的组网需求。基于RS485 总线结构， 通过Modbus协议， 采用Borland C + + Bu ilder6设计的监控系统， 很好地实现了对生产线上各个分区仪表的实时监测和远程控制， 为相关企业生产带来了很好的实际效益， 节省了一定的人力资源和生产成本， 具有一定的现实意义。
