用AD8307对数放大器构成功率表电路

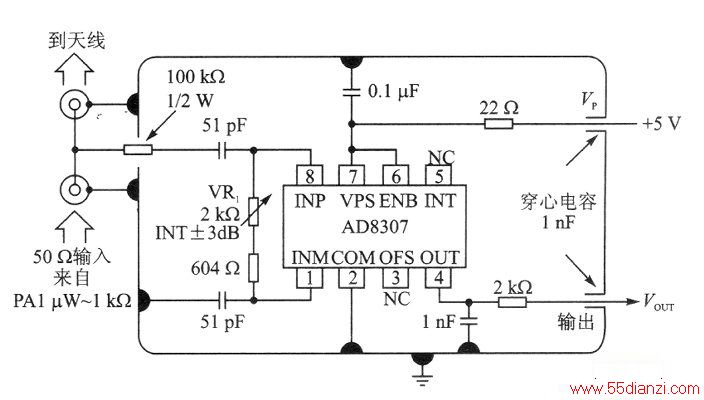

　　一个采用AD8307对数放大器构成的能够测量1μW～1kW的50ΩRF(f≥10MHz)功率表电路如下图所示。该电路功率范围为-30(7.07mVrms，或者1μW)～+60dBm(223Vrms，或者1kW)，需要一个标准的电压衰减比为158：1(44dB)，刻度系数为0.25V/decade，1.5V对应功率为100mW，2.0V对应于10W，2.5V对应于1kW，即P(dBm)一40（Vout-1）。
