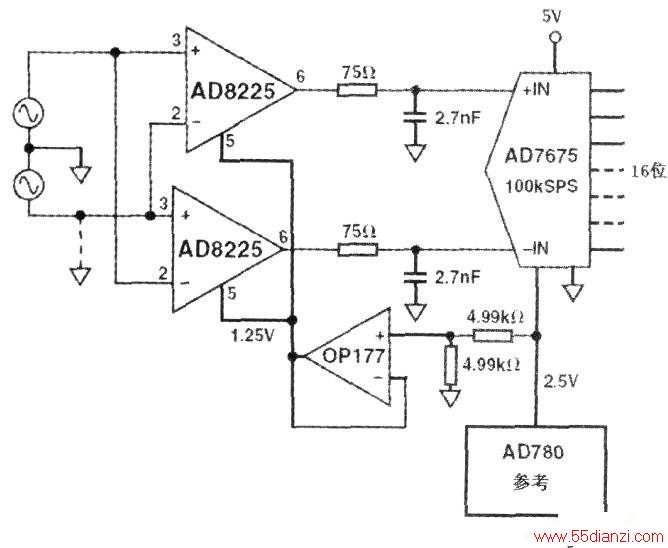

大多数的高精度ADC具有差分模拟输入。AD8225用于驱动一个差分输入的ADC时，既可以用单端输入也可以用差分输入。下图为差分输入的电路连接图。通过连接负输入终端到地设定AD8225为单端输入。下图中所示的AD7675是一个SAR型的模数转换器。当输入采样信号时，内部的采样保持电容充电至输入电压电平。虽然AD8225的输出不能跟踪电流的瞬间释放，但是形成了一个电压短时脉冲波形干扰。为消除瞬间释放电流，用一个电容连接ND输入终端到地。由于AD8225在输出端不能直接驱动100pF以上的电容，所以在每一个运放输出端需要一个75Q的电阻，以防止振荡。注意到在下图的例子中，参考输入端5脚由电压源驱动，这时由于参考电源(AD780)内连接了一个15kQ的电阻，可以精细调整以得到最优的共模抑制。该点的任何寄生电阻都会破坏由两个3kQ电阻和两个15kQ电阻建立起平衡，导致输入引脚的共模电压产生误差电压。
