纪铭20002型电子天平的电路工作原理

纪铭20002型电子天平的电路工作原理

点击数:7467 次   录入时间:03-04 11:43:57   整理:http://www.55dianzi.com   仪器仪表读写器

  电子天平的电路结构主要可分为称重传感器、滤波放大器、A/D(模/数)转换电路、数码显示电路、单片机及存储器、电源电路等几部分,如右图所示。

  下图是纪铭20002型电子天平的整机电路原理图。

  当被称物放在承重台上时,电子天平所采用的铝合金双孔粱式电阻应变传感器将发生形变,从而使称重传感器YG产生随物件压力变化的模拟电压信号:该模拟电压信号经过滤波放大后、再经A/D模数转换电路,将其模拟量信号转换成便于单片机处理的数字量信号。纪铭20002型电子天平选用的IC1集成电路(ADS1232)内包含了滤波放大和模,数转换两部分,此器件是由一个低温漂、低噪声的仪表放大器和一个连接在单片集成数字滤波器上的高阶限幅自稳调制器组成的。

  ADS1232产生的数字信号输出到CPU中央处理器IC3集成电路(89C52)中进行运算控制,CPU根据键控指令和程序状态,再将最终的数据经过IC5八位串入、并出移位寄存器(74HC164)和IC4达林顿矩阵(ULN2003APG)显示驱动电路,由LED数码管直接显示其被称物的确切重量数值。

  IC2集成电路(ATMLU728)为电可擦除可编程只读存储器,是一种掉电后数据也不会丢失的存储器。TB变压器、DB107整流桥、Ul三端稳压块(7805)和U2三端稳压块(78L05)组成了该机的电源电路;而前置部分的传感器及模数转换电路的工作电源是由78L05集成稳压块单独提供的。薄膜面板上的轻触开关AN1为TAR/CAL(去皮/校准);AN2为COU/AFF(计数/确认)。

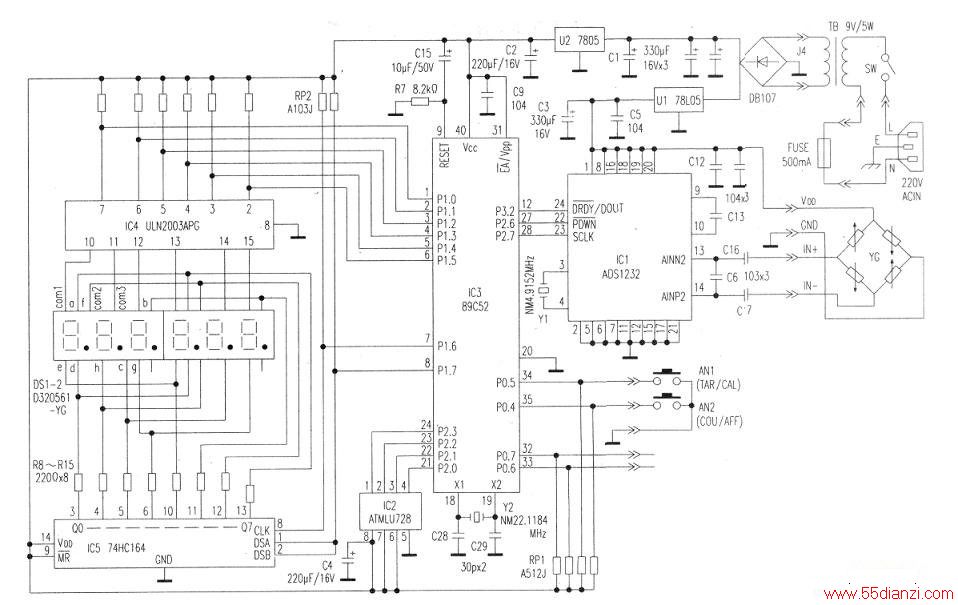

纪铭20002型电子天平的整机电路原理图
