简单微型的线圈湿度测试器

　　这简这种简单、小型的线圈湿度测试器不但可以检查线圈的干燥和潮湿，还可以用来检查棉布、羊毛和编织纤维的于度和湿度。

　　湿度的指示方式，可以采用多只LED，它由专门的驱动芯片LM3915(ICl)驱动显示。显示屏显示的读数是探头插入线圈后两探头间导电性能（电阻的倒数）的相对幅度。

　　测试器通过线圈电阻读数测出干度和湿度，并以LED1至LED9的顺序发光方式进行显示，电导最高（电阻为0）时，第一只LED(LEDl)发光。

　　正常情况下，线圈电阻大约在0Ω～5kΩ范围内变化，因此为校准方便起见，可在两探头之间连接一只5kΩ的微调电位器VR1，利用此电位器，可以设定在电阻为0（最小）时使LED1发光。

　　同样，设定在电阻为5kΩ（最大）时使LED9发光。

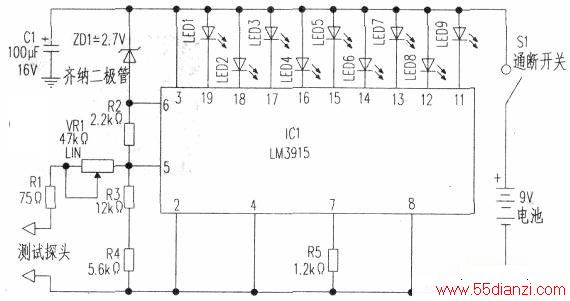

　　如右图所示。探头可用一对新的注射针头制成，针头间隔约2.5cm，固定安装在层压塑料板上，并用一段2芯软导线与电路连接起来。合上Sl接通电源，慢慢调整调零微调电位器VR1、使LED1在两探头相互短路时发光。

　　要注意的是，校准5kΩ点最好用良好的线圈湿度表进行。
