晶振检测电路

　　晶振检验器电路可检验任何频率的晶振但其最佳的工作状态是在 3---10MHz 范围内。

　　使用一般的万用表是不能测出晶振的好坏的，这里提供了一种简单而实用的晶振检验器，它只采用一个 N 沟道结型场效应管（FET），两个普通 NPN 小功率晶体三极管，一个发光管和一些阻容元件，便可有效的检验任何晶振的好坏。

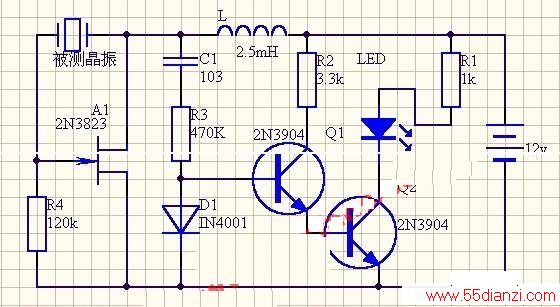

　　晶振检验电路，2N3823 结型 N 沟道场效应管（可用任何其它型号的同类小功率场效应管，如 3DJ6，3DJ7 等）与被测晶体（晶振）等组成一个振荡器，两个两个 NPN 三极管2N3904（也可用其它任何型号的小功率 NPN 三极管）接成复合检波放大器，驱动发光二极管 LED。若被测晶振良好时，振荡器起振，其振荡信号经 0.01uF 的电容耦合至检波放大器的输入端，经放大后驱动发光二极管发光。如果被测晶振不好，则晶振不起振，发光二极管就不发光。
