用ZR-YB900做的单路双显智能温度控制仪

　　在日常生活及工业生产中，对于温度、湿度、压力、重量、流星、电流、电压等等物理量的显示和控制都离不开智能控制仪表，而要想开发并生产出智能控制仪表并不是一件容易的事，这不仅需要较高技术层次及经验的开发人员，而且在生产中还有许多调校工作也是很麻烦的，这不紧影响质量，而且还大大增加生产成本。为此，开发生产了ZR-YB900型通用智能仪表模块，有了它，就可以容易的、快速的、经济的生产出高性能的智能控制仪表。
　　
　　ZR-YB900型通用智能仪表模块能具有下列特点：
　　
　　1，可以同时显示一个现场参数、一个设置参数：以电炉的温度控制为例，一个四位数字显示器显示当前电炉中的温度值，另一个四位数字显示器显示用户设置的控制温度值，使炉温控制在这个温度值附近。
　　
　　2.可以同时显示两个现场参数：这时相当于两个显示、控制仪表。如显示两个电炉的炉温，并对这两个电炉的炉温进行分别控制，一块仪表当二块仪表用。
　　
　　3.采用10位模数变换器有较高的采样分辨率：最小可分辨0.OO24V的输入电压变化。
　　
　　4.每一路输出均有比例控制模式：通过设置参数可将被控对向控制在一个比较精确的范围之内。
　　
　　5.具有“去皮”和“显示保持”功能。
　　
　　6、可以用PIIIG可编程序控制器实现扩展和通讯：实现多点控制。
　　
　　7.可以和ZR-TEL2000远程控制器通讯：实现远程通讯控制。
　　
　　8、可以和上位机(电脑)通讯：用电脑控制ZR-YB900，并且可以通过联网，实现用上位机对多ZR-YB900的控制。

　　该电路特点如下：
　　

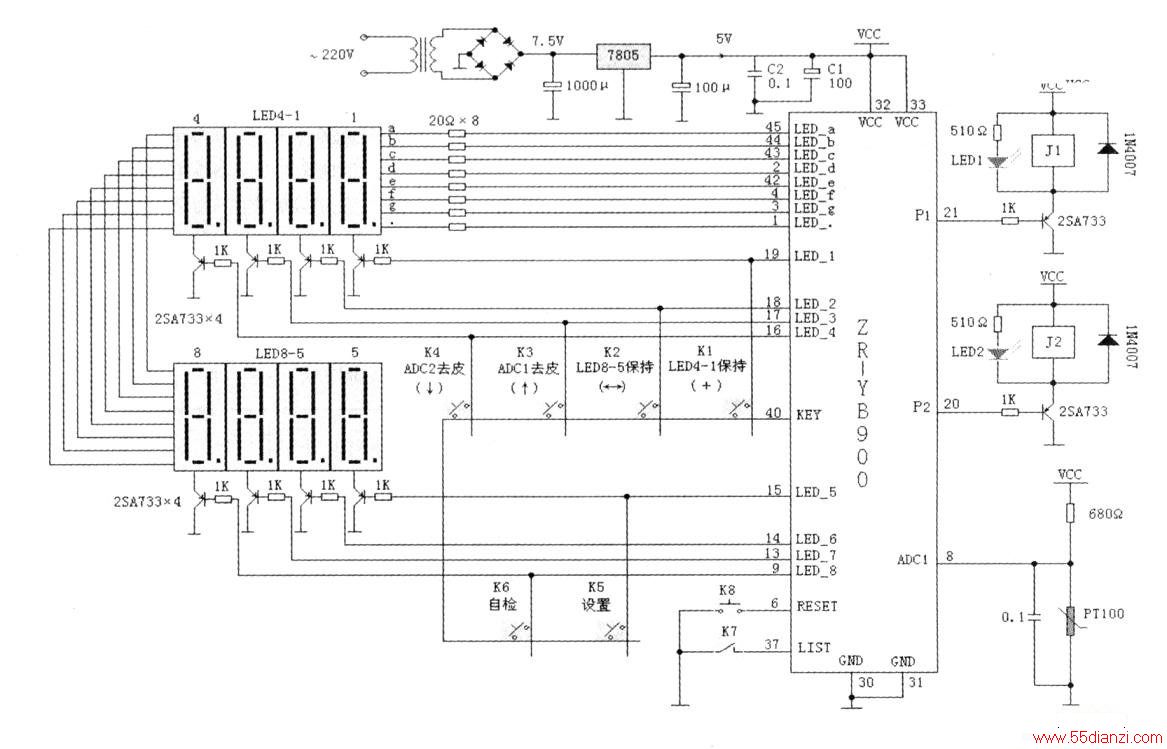

　　●220V供电，全桥整流，7805稳压器稳压，工作电压(VCC)5V。
　　

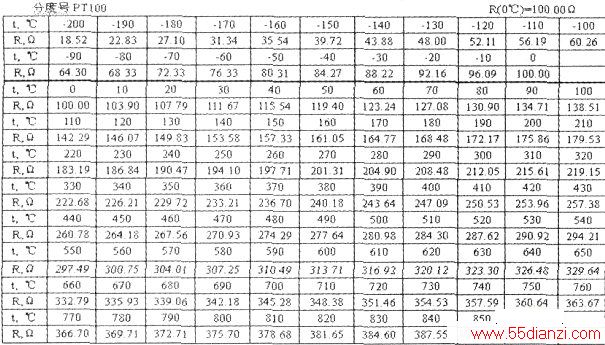

　　●温度传感器：PTIOO。测温范围：0℃-500℃，在此温度范围内PT1OO的电阻变化范围见下表:

　　从表中可知电阻变化范围从1OOΩ一280.98Ω.

　　
　　●ADC1接PT1OO温度传感器，分压电阻(680Ω)和

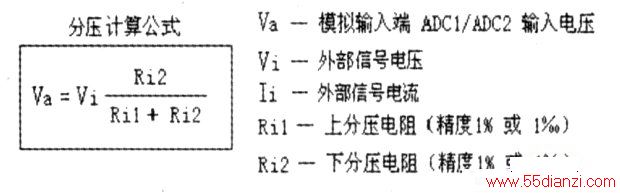

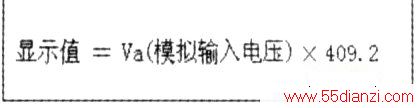

　　PT1OO测温电阻构成输入分压电路，由分压公式计算得在0℃-500℃(100Ω-280.98Ω)范围内输入电压(Va)范围是0.641V-1.462V由显示值公式计算得在0.641V-1.462V电压范围内的显示值是0131-0299，显然这并不是我们要的。
　　
　　0000-0500的显示内容，因此.需要通过查表实现显示卫纲的转换。
　　
　　●LED4-1显示温度值，LED8-5显示温度控制值。
　　
　　●J1(P1)或J2(P2)控制加热器。

　　仪表的设定
　　
　　-P1
　　
　　oAd1 设定P1与ADC1连通
　　

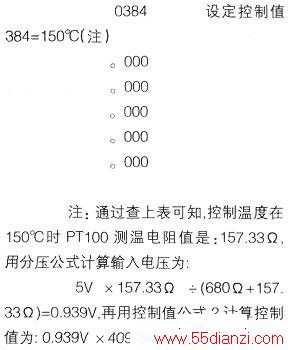

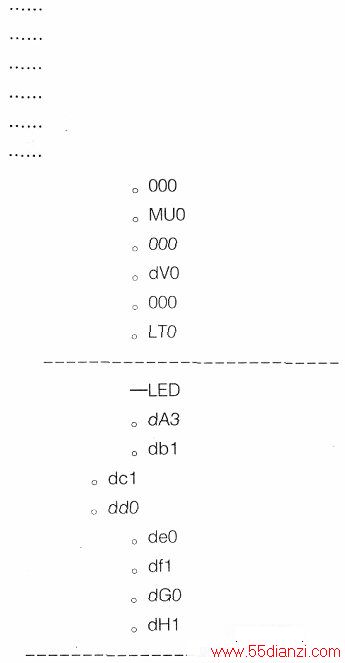

　　oLON 设定P1为常低电平输出模式
