3．6 串口通信模块
为了能够将采集所得到的数据在实验室进行分析，测试仪需要具备和上位机通信的功能。设计采用RS 232实现与PC机的通信。采用MAX 232芯片将RS 232接口的电平转化。RS 232在控制模块的时序控制下，读取存储在FLASH芯片中的数据并按照115 200 b／s进行数据的传输。
4 结果与分析
使用开路电压为72．3 V，短路电流为1．8 A，填充因子为72％的多晶光伏组件进行户外测试，参数检测模式下测得数据经串口传递给上位机，得到较平滑的I-V曲线，其中Im=1．53 A，Vm=57．24 V，Pm=87．54 W，FF=0．67，VOC=71．8 V，ISC=1．68 A，参数指标与组件参数基本吻合。由于是用户外光照条件和电容采样，对测得的参数造成一定的误差。

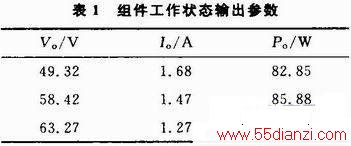

在实时检测模式下，对相同的电池组件进行测试，得到3组组件工作状态输出参数，如表1所示，符合光伏组件输出曲线。
5 结语
测试仪使用电容作为采样负载，由于使用FPGA作为控制芯片，采样频率较高，使所选用的采样电容较小，减小了整个系统对空间的要求，符合手持的需求。在使用液晶屏显示测得的数据外还可以将多次测量所得的数据存入FLASH芯片中以便后续的研究。在传统的测试仪的基础上，增加了实时检测的功能，更加方便用户掌握光伏系统的运行状况。
