RN8209在单相多功能防窃电电表设计应用方案

    锐能微单相计量芯片RN8209有功/无功电能误差在1500：1动态范围内<0.1%，具有电源监控功能，功耗典型值为32mW，内置2.5V±3%参考电压,温度系数典型值25ppm/℃。RN8209能同时提供两路独立的有功功率和有效值、电压有效值、线频率、过零中断等，内部的电压监测电路可以保证上电和断电时正常工作，可以实现灵活的防窃电方案。本文主要介绍RN8209的功能简介、芯片特性，功能方框图及防窃电电能表设计应用方案。

    功能简介

    RN8209能够测量有功功率、无功功率、有功能量、无功能量，并能同时提供两路独立的有功功率和有效值、电压有效值、线频率、过零中断等，可以实现灵活的防窃电方案。

    RN8209支持全数字的增益，相位和offset校正。有功、无功电能脉冲分别从PF、QF管脚输出。

    RN8209提供两个串行接口SPI和RSIO，方便与外部MCU之间进行通信。其中RSIO为锐能微专有的单线通讯接口，可以使用一根数据线实现双向通讯。

    RN8209内部的电压监测电路可以保证上电和断电时正常工作。

    芯片特性

    计量

    > 提供两路∑-△ADC

    > 有功电能误差在1500：1动态范围内<0.1%，支持IEC62053-22：2003标准要求

    > 无功电能误差在1500：1动态范围内<0.1%，支持IEC62053-22：2003标准要求

    > 提供两路电流和电压有效值测量，在400：1动态范围内，有效值误差<0.5%

    > 潜动阈值可调

    > 提供反相功率指示

    > 提供电压通道频率测量

    > 提供电压通道过零检测

    软件校表

    > 电表常数（HFConst）可调

    > 提供增益和相对校正

    > 提供有功、无功和有效值offset校正

    > 提供无功相位补偿

    > 提供小信号校表加速功能

    > 提供配置参数自动校验功能

    提供SPI/RSIOT接口

    具有电源监控功能

    单+5V电源供电，功耗典型值为32mW

    内置2.5V±3%参考电压,温度系数典型值25ppm/℃

    采用SSOP24无铅封装

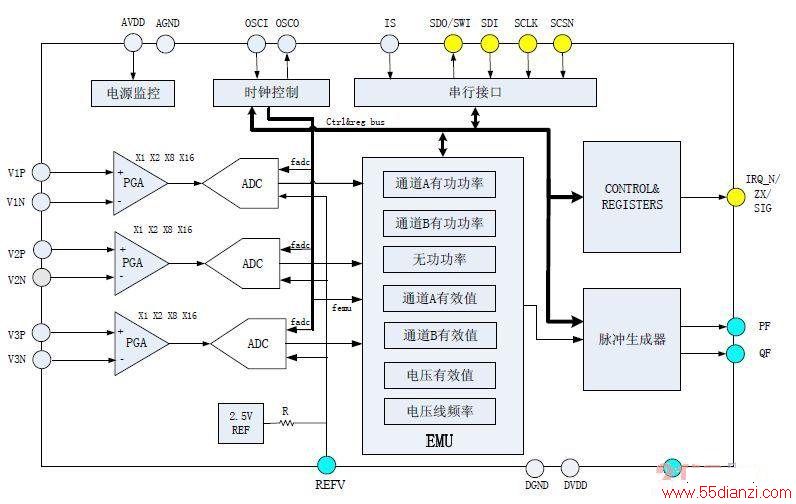

    功能方框图

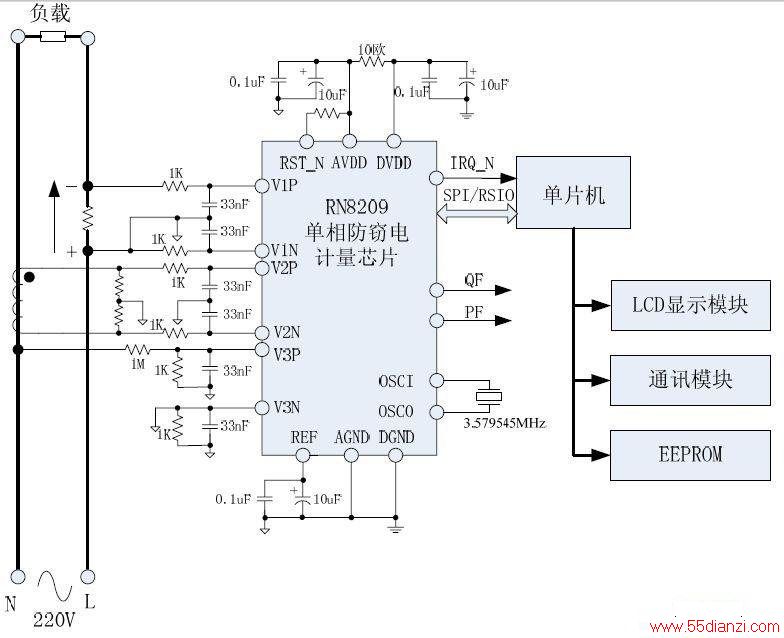

    单相多功能防窃电电能表设计
