汽车发电机电压检测电路

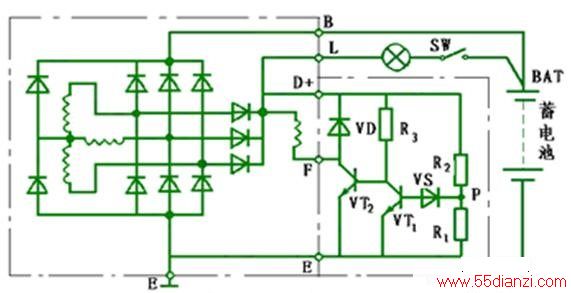

 汽车发电机电压检测电路如下图所示：

　　分压器R1、R2从发电机输出端（D+端）得到电压，稳压管VS上的电压与发电机的输出电压成正比，所以该电路称为发电机电压检测电路（检测点在发电机上）。
　　
　　发电机电压检测电路的优点：发电机到检测电路距离近，可不用导线连接，直接接在发电机输出端，连接可靠，不致使检测电路检测不到信号。
　　
　　发电机电压检测电路的缺点：当发电机到蓄电池之间连接电阻大时，蓄电池充电电压会偏低，使蓄电池充电不足。
