如图l所示。直流屏中两路市电经过交流切换输入一路交流给各个充电模块。Q7、Q8合上KA1、KA2常开点闭合、常闭点打开。SA1交流转换开关打至1路时，接点(3、4)、(5、6)闭合，KMI线圈得电，交流1路工作，此时交流2路不工作。交流转换开关打至2路时，接点(1、2)、(7、8)闭合，KM2线圈得电，交流2路工作。
当交流1路失电时．SA1转换开关(5、6)接点闭合，KA1常闭接点闭合．KA2常开点接点闭合，KM1常闭点接点闭合，KM2线圈得电，交流2路自投。

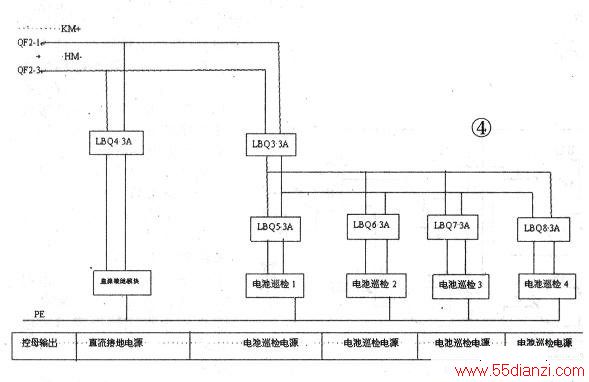

当交流2路失电时，SA1转换开关(1、2)接点闭合，KA2常闭点闭合，KA1常开点接点闭合，KM2常闭点接点闭合，KMI线圈得电交流1路自投。直流屏充电模块将输入三相交流电转换为直流电给蓄电池充电（如图2），模块Q2、Q3、Q4、Q5为主电源(220、230)，Q6备用模块(QF2-3、QF2-1)模块输出电源；同时给合闸负载供电，另外合闸母线通过降压装置给控制母线供电（如图3）。QFO合上合闸母线带电．QF3合上硅链DT1自动控制．QF2合上控制母线带电。系统中的各基础监控的管理和控制通过通讯线将各基础监控单元采集的信息送给主监控统一管理。主监控显示直流系统各种信息，用户也可以触摸显示屏查询信息操作系统信息(如图5)。SA2为手动，自动转换开关，打至自动系统根据控制母线设定自动调节，打至手动需要人工调节。直流屏除基础的交流监控、直流监控、开关量监控外，还可以配置绝缘监测、电池巡检功能，用来对直流系统进行全面监控（如图4）。直流屏不仅可保护电力系统正常运行，对于其他元件的稳定操作也起到很好的保护作用。
