柱上变电站的设计及应用范围

　　柱上变电站是指变压器、高压进电开关与低压配电箱均安装于电线杆上。一般50kVA～315kVA的变压器安装于双杆台上，20kVA~30kVA变压器安装于单杆上。
　　
　　1．柱上变电站应用范围
　　
　　柱上变电站具有占地少、投资少、施工简单，能够深入负荷中心等优点。柱上变电站为10kV/0.4kV或6kV/0.4kV变电站。目前在我国中小城市基本上是柱上变电站供电。在广大农村地区几乎全部都是柱上变电站供电。
　　
　　2．柱上变电站设计
　　
　　(1)柱上变电站电气系统
　　

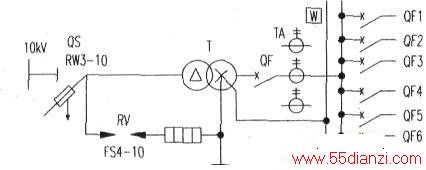

　　电气系统图如下图所示。整个电气系统由以下几部分组成：跌开式熔断器、避雷器、变压器、低压配电箱、变压器杆上安装底盘。低压配电箱安装以下设备或开关：总空气开关、电流互感器、三相四线式电度表及若干个用户分开关组成。柱上变电站既可以组成TN-C供电系统，也可以组成TN-S供电系统。

　　
　　TN-C供电系统PE线与N线合用。TN-S供电系统，保护接地线PE在接地桩头单独引出到各用户。接地电阻小于4Ω。
　　
　　(2)柱上变电站设备选型
　　
　　变压器的容量按计算负荷选型，考虑到留有余量和经济负荷，变压器容最Se与计算负荷Si之间的公式为：Se=Si/0.7
　　
　　不同容量变压器配用的高压熔断器规如附表所示。

　　
　　(3)柱上变电站施工
　　
　　柱上变电站电柱深埋2m，电杆底部要打水泥做底盘，在接近地面处要配做卡盘。变压器安装于离地面2.5m高处的卡盘底座上。跌落式熔断器离变压器底盘2.3m高处。避雷器安装于离变压器2m高处。
　　
　　避雷器接地引下线与变压器中性线接地引下线分别接到变压器的钢底盘。底盘与接地网通过扁钢焊接在一起。
