基于MIC2829设计的3G-4G USB无线应用电源技术

       MIC2829是Micrel公司的高度集成的电源管理 集成电路 (PMIC),设计用于3G/4G (HEDGE/LTE 与WiMAX) USB无线应用. MIC2829是完整的电源管理解决方案,能给处理器,双路标准的RF(如HEDGE/LTE 或WiMAX)收发器,功率放大器,存储器, USB-PHY相关的I/O接口和其它系统要求提供电源.输入电压为2.7V-5.5V,有六个DC降压稳压器,两个PWM降压稳压器和11个LDO.主要应用在4G LTE USB调制解调器,3G/4G (HEDGE/LTE)无线芯片组,WiMAX调制解调器,Express卡调制解调器,UMPC/笔记本电脑无线数据通信以及手提设备.本文介绍了MIC2829主要特性,方框图, 典型应用框图及其材料清单, MIC2829 评估板电路图和所用板材料清单(BOM).

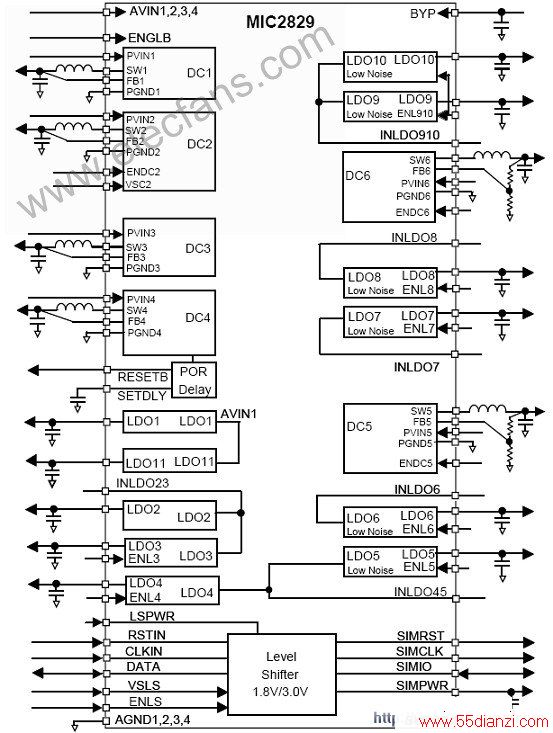

图1.MIC2829功能方框图

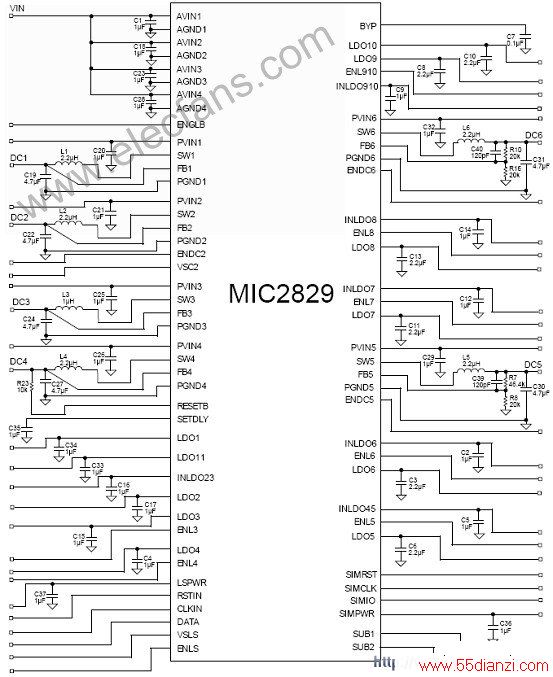

图2.MIC2829典型应用框图

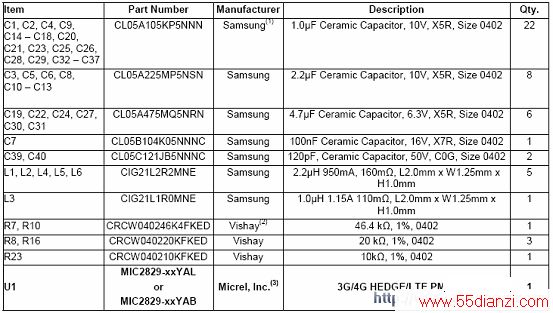

典型应用材料清单(BOM):
