图12. 采用Sallen-Key滤波器的10倍增益放大器仿真电路

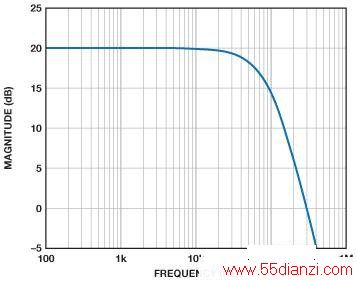

结束语
对于高带宽放大器，与利用s域（拉普拉斯变换）传递函数相比，利用模拟元件构建SPICE模型能够提供快得多的时域仿真。Sallen-Key和MFB低通滤波器拓扑提供了一种将s域传递函数转换为电阻、电容和压控电流源的方法。
MFB拓扑的非理想操作来源于 C1 和 C2 在高频时表现为相对于电阻R1、 R2和R3的阻抗短路。同样，Sallen-Key拓扑的非理想操作来源于C1 和 C2 在高频时表现为相对于电阻 R1 和 R2的阻抗短路。这两种拓扑的对比如图15所示。
现有常用于CMRR、PSRR、失调电压、电源电流、频谱噪声、输入/输出限幅及其它参数的电路可以与该模型合并，如图16所示。

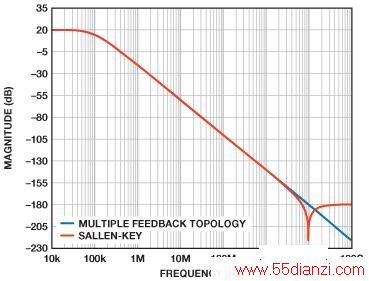

图15. Sallen-Key和MFB拓扑的波特图

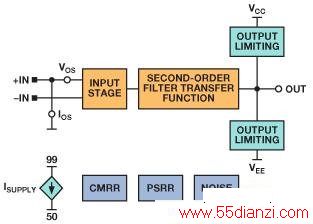

图16. 包括误差项的完整SPICE放大器模型
参考文献
Karpaty, David. “Create Spice Amplifier Models Using Second-Order Approximations.” EleCTRonic Design, September 22, 2010.
