随着科学技术的发展和产业规模的扩大，经济体各个部门的用电量在不断增加，越来越多的用户采用性能好、效率高但对电源特性变化敏感的高科技设备，如：机器人、自动化生产线、精密数控机床、高精度测量仪器及计算机信息管理系统等。这些系统和设备对电网的各种干扰十分敏感，任何电能质量问题都可能造成重大的经济损失，带来不良的社会影响。在用户电能质量问题投诉中，90%以上涉及电压暂降问题;统计数据和案例反映显示，造成用电设备异常运行或停电的绝大部分因素也是由电压暂降引起的。因此本文主要研究电压暂降治理问题，针对具有整流逆变结构的敏感负荷设备，提出了一种利用超级电容器治理电压暂降问题的新思路。
1 电压暂降
电压暂降是指供电电压在短时间内突然下降的事件。国际电工委员会(IEC)将电压暂降定义为电压均方根值下降到额定值的90%~1%,电气与电子工程师学会(IEEE)则定义为下降到额定值的90%~10%,其典型持续时间为0.5~30个周波。严重的电压暂降将引发用电设备停止工作，或造成所生产的产品质量下降，其后果严重程度因用电设备的特性而异。
电压暂降的治理是一项复杂工程，通常通过设置辅助设备使主设备负荷能承受频繁发生的电压暂降，本文研究的超级电容电压暂降抑制装置即为此类辅助设备。目 前国内外研究的电压暂降治理装置主要有交流系统的动态电压恢复器(DVR)及不间断电源(UPS)等。对含直流母线的装置，若加装UPS补偿设备，因 UPS使用寿命短、放电电流小且充电时间长等特性，系统的性价比较低;如果加装交流系统DVR等装置，因系统主电路存在2 个逆变电路，不仅降低了系统工作效率，而且还增加了成本。针对具有整流逆变结构的设备，我们研发了一种基于超级电容储能的直流DVR装置，将双向半桥DC-DC变换器与超级电容器结合使用，通过双闭环方式控制超级电容器的充放电，在系统发生电压暂降时，通过支撑敏感负荷的直流母线电压达到治理电压暂降的目的(图1)。
图1 电压暂降治理系统主电路
2 超级电容储能

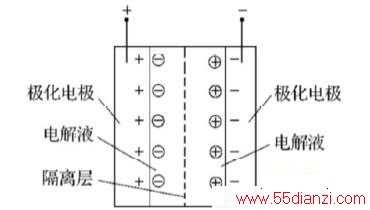

超级电容器也称为电化学电容器，是一种利用双电层原理、采用新材料和新工艺、性能介于电容器与电池之间、具有很大电容密度且脉冲充放电性能优良的新型大容量储能元件。常用的双电层电容器结构如图2所示，悬在电解质里的2 个非活性多孔板为电极。正极板吸引电解质中的负离子，负极板吸引电解质中的正离子，这样在两个电极的表面形成一个双电层电容器，其容量大小与电极的表面积及极板间距离等因素有关。
图2 双电层电容的结构图
与常规用于储能的电容器不同，超级电容器容量可达到法拉甚至千法拉级别，既具有充电电池的高能量密度特性，又有电容器的高功率密度特性，是一种高效、实用、绿色的能量存储器件。表1 示出超级电容器、储能电容器以及电池的性能比较。与普通电容器和电池相比，超级电容器不仅无污染、免维护、环保效益明显，而且还具有以下优点：
(1)功率密度高。
超级电容器的功率密度可达到10 kW/kg左右，为电池的十倍到百倍，可以在短时间内释放几百到几千安培的电流，非常适合用于在短时间内输出高功率的场合。
(2)充电速度快。
超级电容器充放电是一种双电层充放电的物理过程或电极物质表面快速可逆的电化学过程，可以采取大电流充电方式，在几十秒到数分钟内完成充电。在当前的技术水平下，蓄电池的充电需要数小时才能完成，即使采用快速充电也需几十分钟。
