轨接通的排序可以由响应各种条件而触发。例如，当中间总线电压超过所设定的门限 (VIN(ON)) 时，LTC3880和LTC2978可以自动排序。或者，轨接通排序可以由响应RUN/CONTROL引脚的上升沿而启动。轨接通排序还可以由PMBus命令启动。
凌力尔特PMBus伴随IC的故障引脚可以共享LTC3880上的/GPIO引脚，以控制轨之间的故障响应相关性。例如，可以对系统进行配置，以使一个轨上的故障可以启动任何数量轨的停机。如果将故障响应配置为“立即断开、不进行重试”，而且发生了一个故障，那么主处理器就必须采取行动，以使这些轨重启。或者，如果故障响应被设定为“立即断开、无限重试”，而且发生了一个故障，那么断开的轨就尝试以用户可编程的延迟和打嗝模式自主加电。故障响应还可以设定为“忽略不计”，在这种情况下响应故障时，/ALERT引脚被拉低，以提醒主处理器出现了问题，但是电源继续给负载供电。/GPIO引脚还可以配置为电源良好状态引脚，或配置为快速UV比较器输出，以实现基于事件的排序。
LTpowerPlay开发系统

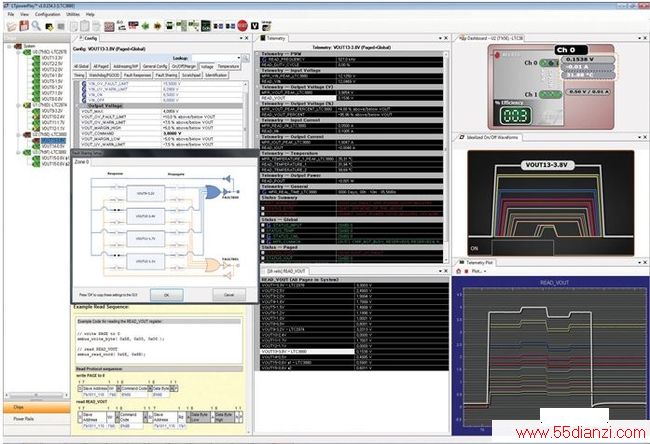

基于PC的LTpowerPlay软件开发系统全面支持LTC3880的控制功能，这允许设计师实时修改所有凌力尔特PMBus产品的配置值，而无需手动给电路板更换连接线。图6显示了工作中的LTpowerPlay，它控制了多个器件的多种功能，例如输出电压、保护限制和接通/断开斜坡。其中还显示了一些波形，包括多个轨的排序和遥测图。引起问题的轨用红色显示，任何受到影响的轨都用黄色表示，以此指示故障情况。
图 6：复杂的多轨电源系统得到了简化。LTpowerPlay 使你能随时实现全面的电源控制。
LTpowerPlay是免费提供的，可从凌力尔特官方网站上下载。LTpowerPlay可与凌力尔特其他控制器和伴随IC配合使用，能快速和容易地配置多轨电源系统。
结论
LTC3880 / LTC3880-1结合了同类最佳的模拟开关稳压器、精确的数据转换和灵活的数字接口，可实现无与伦比的高性能。多个LTC3880可以与凌力尔特其他产品一起使用，以组成优化的多轨数字电源系统。易于使用的LTpowerPlay软件开发系统支持所有凌力尔特的PMBus产品。
对模拟电源的数字控制使设计师能让系统快速进入正常工作状态，为监视、控制和调节电源电压、限制和排序提供了一条非常容易的途径。使用几条标准PMBus命令，就可以非常容易地进行生产裕度测试。调试也得到了简化，因为可以通过该总线传递轨状态信息。
电源系统数据可以发送回OEM，以提供有关电源是否正常以及能耗的信息。如果电路板被返回，那么可以读出故障记录，以确定发生了什么故障、电路板温度和故障时间以及导致该故障的历史数据。这些数据可用来快速确定故障的根本原因，系统是否工作在规定的工作限制之外，或用来改善未来产品的设计。功耗数据可用来实时降低总体功耗。
客户需要越来越复杂的电路板，在这一需求的驱动下，数字电源成为一个快速增长的领域。LTC3880和凌力尔特其他PMBus产品一起使用，可为高性能电源提供灵活的数字控制。电路板设计师现在拥有了简化流程、快速为市场提供同类最佳性能的工具。
