5.系统实现方案及结构框图

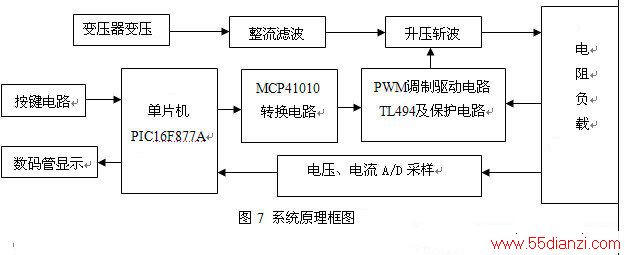

系统设计框图如图7所示。设计中以升压斩波电路为主回路，该电路实现将整流滤波后的直流电压变为25V~30V的输出电压。整个系统以单片机PIC16F877A和PWM调制芯片TL494构成控制系统。TL494产生的脉冲信号控制升压斩波电路，同时还通过外围电路实现稳压、过流保护、自恢复、软启动等功能。单片机通过控制数字电位器MCP41010的输出值，实现输出电压值的设定和步进的调整，此外还通过A/D模块，实现输出电压、电流值的数显。在升压斩波电路中，采用了导通电阻非常小的MOSFET作为开关管，快恢复二极管作为续流管，有效的提高了电路的效率。
6.软件功能
主程序不断检测是否有按键输入，如果有按键，则进行相应的键值处理，根据按键改变设定的电压值，实现数控输入，并分时显示实际电压值和电流值。通过编程软件实现以下功能：
1）。输出电压可按0.1V的步进值调整；
2）。通过A/D采样，显示输出电压和输出电流；
3）。通过按键，可以控制主电路的开通与关断。
总结
本设计采用系统硬件和软件编程相结合的方法，根据设计目标从系统总体的设计方案和结构框图入手，再根据各模块的功能进行电路原理图的设计和主要器件的选择，设计出来的产品具有体积小、重量轻、效率高、发热量低、性能稳定等优点，在电子、电器设备和家电领域中得到了广泛的应用，极大地方便了人们的生活和生产，可以相信其市场前景一片广阔。
