3．4 实验测试数据分析

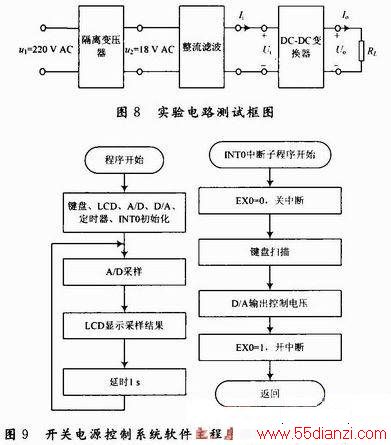

实验电路测试框图如图9所示示。将大功率滑线变阻器(100 W／1 kΩ)RL作为负载，串联万用表(DC／20 A)接入到输出端；输出电压可调范围为21～36．1 V，可通过键盘输入21～36 V，步进为1 V，则输出端可输出电压为相应的21～36 V；将大功率滑线变阻器(200 W／30 Ω)作为负载，串联万用表(DC／20 A)接入到输出端，将UC3845的2管脚跳线接到可调电阻端，调节可调电阻使输出电压最大；改变负载值，直到万用表显示电流达到2．2 A后一段时间，用手触摸开关稳压电源的各大功率器件，发热但是不烫手，则认为该电源正常工作状态下的输出电流可以达到2．2 A；减小负载组值，同时监测输出电压和输出电流，可以看到过流降压保护现象，动作电流为2．35 A。

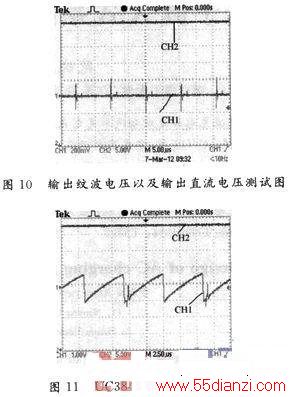

输出噪声纹波峰峰值：使用示波器(AC，200 ms／div)测量负载两端噪声，得到Uopp<0．45 V；图10为输出最大值时的纹波以及输出电压图(CH1：输出纹波，CH2：输出信号直流电压)；在Io=2 A，Uo=33．4 V的测试条件下，将万用表(DC／20 A)串联到L1线圈前，测量得到Ii= 3．65 A，Ui=20．1 V，则DC—DC变换器的效率η=UoIo／(UiIi)=91％；UC3845第4管脚处测得信号振荡频率为170．8 kHz，与按照式(2)推导的理论值172 kHz非常接近。因此在式(2)中，k值取1．72比有些教材中取k=1．8更合适。信号波形见图11(CH1：振荡器信号，CH2：输出信号直流电压)。
4 结语
介绍的非隔离反激式变换器也称为升压变换器(Boost电路)。该开关电源经过实验测试，输出电压调节灵活，DC-DC转换效率高达91％，输出纹波电压小于0．45 V。论文给出了开关电源的详细电路图以及部分阻容元件参数，修正了振荡器频率参数，提供了电路的调测方法。该硬件电路简单，变换效率高，纹波控制有效的特点值得借鉴。
