影响开关电源效率的主要因素

影响开关电源效率的主要因素

点击数:7180 次   录入时间:03-04 11:51:14   整理:http://www.55dianzi.com   开关电源技术


    图4电容损耗模型一般简化为一个等效串联电阻

    开关电源IC的折衷选择

    合理选择开关电源IC有助于改善系统效率,特别需要考虑IC封装、设计和控制架构。功率开关集成到IC内部时可以省去繁琐的MOSFET或二极管选择,而且使电路更加紧凑,由于降低了线路损耗和寄生效应,可以在一定程度上提高效率。IC规格中值得注意的一项指标是静态电流(IQ),它是维持电路工作所需的电流。重载情况下(大于一倍或两倍的静态电流),IQ对效率的影响并不明显,因为负载电流远大于IQ,而随着负载电流的降低,效率有下降的趋势,因为IQ对应的功率占总功率的比例提高。对于便携产品或电池供电产品,无疑选择具有极低IQ的电源IC比较理想,有些IC则通过不同的工作模式(例如:休眠模式或低功耗关断模式)来降低IQ。

    开关电源的控制架构是影响开关电源效率的关键因素之一。图1所示同步整流架构中,由于采用低导通电阻的MOSFET取代了功耗较大的开关二极管,可有效改善效率指标。另一种常见的DC-DC控制结构是在轻载时进入跳脉冲工作模式,与单纯的PWM开关操作(在重载和轻载时均采用固定的开关频率)不同,跳脉冲模式下转换器工作在跳跃的开关周期,可以节省不必要的开关操作。跳脉冲模式下,在一段较长时间内电感放电,将能量从电感传递给负载,以维持输出电压。但是,跳脉冲模式会产生额外的输出噪声,这些噪声由于分布在不同频率,很难滤除。先进的开关电源IC会合理利用两者的优势:重载时采用恒定PWM频率;轻载时采用跳脉冲模式,图1所示IC即提供了这样的工作模式。

    优化开关电源效率

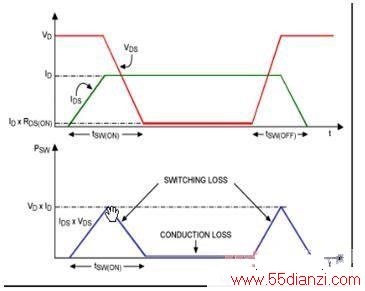

    开关电源因其高效率指标得到广泛应用,但其效率仍然受开关电路的一些固有损耗的制约。设计开关电源时,需要仔细研究造成开关电源损耗的来源,合理选择器件,从而充分利用开关电源的高效优势。
